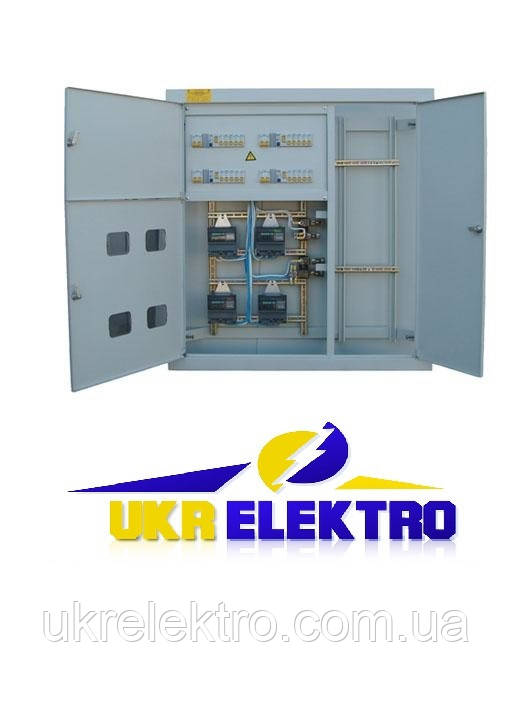

Щит поверхний Щеп

Щитки поверхні призначені для приймання, обліку та розподілу квартирою електроенергії змінного струму напругою 380/220 В частоти 50 Гц, а також захисту ліній від перевантажень, струмів короткого замикання та струмів витоку за системи електропостачання квартири TN-S або TN-C-S.
    За призначенням, схемним рішенням і наявності відділення слабкострумових пристроїв щитки поділяються на:
    • Етажні обліково-розподільні ЩЕ-1;
    • Етажні обліково-розподільні суміщені ЩС-2 і ЩС-3;
    • Етажні розподільні суміщені ЩС-4.
    Вводинні затискачі щитків (А+В+С+РЕ+N) забезпечують можливість приєднання нерозрізані алюмінієвих і мідних дротів стояка перерізом від 6 до 70 мм2, затискачі забезпечують можливість пломбування.
    Щитки обладнані роздільними клемними колодками для під'єднання нульових робочих (N) і нульових захисних (РЕ) провідників.
    У щитках передбачена можливість прокладання та розпаювання дротів стояка мережі освітлення сходових клітин і стоянка живлення прибиральних машин, а також можливість встановлення розеток для їх увімкнення.
    Лічильники та пристрої телевізійної, телефонної та радіотрансляційної мереж до комплекту постачання не входять.
    Щитки призначені для встановлення в ніші сходової клітки (поповерхового коридору), розміри ніш наведені нижче.

 Кліматичне виготовлення УХЛ4 за ГОСТом 15150-69.
    Ступінь захисту щитків із боку фасаду — IP 31 за ГОСТ 14254-80.
    Щитки відповідають вимогам ТУ У 31.2-01412785-029:2010 і ГОСТ 9413.
    Для замовлення щитків необхідно обмовити тип щитка й обмовити номінали встановлюваних апаратів (попередити схему щитка або квартири).

    Приклад записування під час замовлення:

    • Щитка поверхвного суміщеного на 3 квартири за типовою схемою електроживлення з однофазним введенням:

    Щиток ЩС 2-1/3 ТУ У 31.2-01412785-029:2009

    • Щитка поверхового суміщеного з відсіком для стояків з індивідуальним схемою електроживлення (однофазне введення) на три квартири:

    Щиток ЩС 3-1/3 (схема ЕО-3047, аркуш 3) ТУ У 31.2-01412785-029:2009

    Примітки:
    1. Число апаратів на одну квартиру для 4 квартирних щитків не має перевищувати  модулів (включно з введеним апаратом).
    2. За узгодженням із виробником можливе виготовлення щитків за нестандартними схемами та будівельними рішеннями (розмірами ніш).
