Кабель ААШв-6 3х185

Кабель ААШв належить до родини силових броньованих провідників першого класу гнучкості. Допускає проведення змінного електричного струму частотою 50 Гц. Основні типи: ААШв-6 і ААШв-10 на напруги 6000 В і 10000 В відповідно.

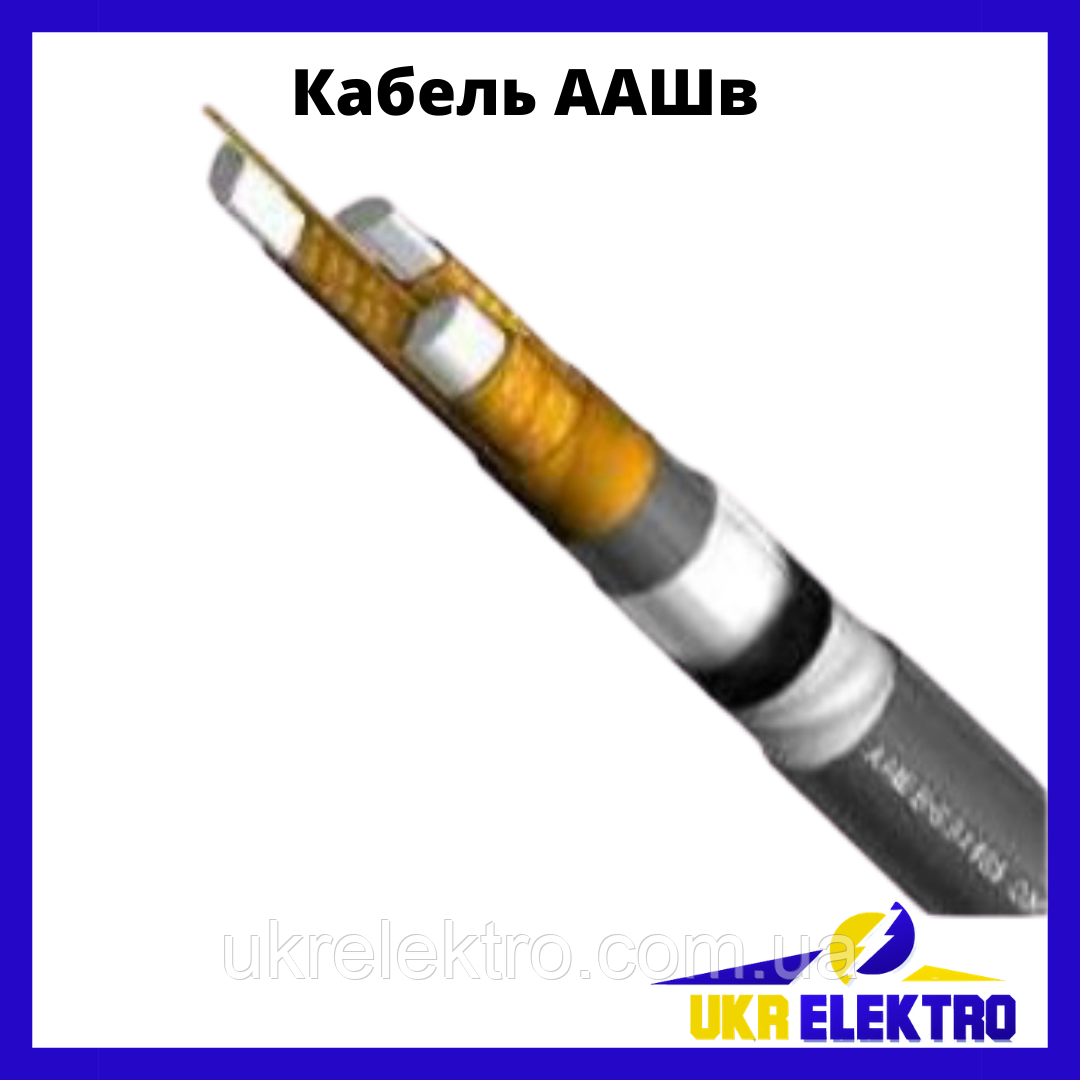

Кабель ААШв: Структура

1. Як струмопровідний метал використаний алюміній. Водночас жили можуть бути як круглі, так і секторні. Крім того, є багато- та однодротові варіанти виробництва жил.
2. Для підвищення безпеки виробу застосовується подвійна ізоляція: кабельний папір, просочений в'язким складом, використовується для фазної ізоляції кожної жили та для поясної ізоляції всього осердя.
3. Заповнювачем виступають джгути з кабельного паперу.
4. Під захисною оболонкою прокладається паперовий екран, що має властивість електропровідності.
5. Наступним шаром є алюмінієва оболонка.
6. Зверху кабель покритий шлангом із ПВХ-пластикату.
7. Між оболонками з алюмінію та полівінілхлориду прокладається прошарок бітуму та плівки ПЕТ.

   Кабель ААШв: Технічні параметри

8. Кабель марки ААШв призначений для роботи за температури середовища від -50 °C до +50 °C, водночас температура на житловому стані не має перевищувати 65 °C, у разі перевантаження дозволена робота провідника за 90 °C на струмопровідному житлові
9. Під час одиночної прокладки ААШв не поширює горіння
10. За температури вище 0 °C кабельна лінія прокладається без попереднього нагрівання
11. Не призначений для прокладання вертикально. У випадках проведення вертикальної електролінії використовується аналог ЦАШв для виробництва якого застосовується несккий просочувальний склад.
12. Гарантійний термін експлуатації ААШв — 54 місяці (4,5 роки) за умови правильних експлуатації та зберігання

13.

    Кабель ААШв: Застосування

    Електролінії ААШв проводяться в помірних і холодних кліматичних зонах. Завдяки тому, що за температури 35 °C провідник функціонує за відносної вологості 98%, його дозволено прокладати у виробничих приміщеннях із відповідним рівнем вологості. Крім того, допустимому оточенню кабеля ААШв є: сухі приміщення, відкрите проведення електролінії, прокладка в землі низького та середнього рівня корозійної активності. Допустиме використання в пожежо- та вибухонебезпечних місцях. Зберігає функціональність у разі впливу механічних коливань (вібрації).
