Роз'єднувач РНЗ-20/400 рубальний зовнішній виготовлення

Роз'єднувач РНЗ-20/400 рубальний зовнішній виготовлення

Роз'єднувач РНЗ — 20 являє собою електричний апарат, який призначений для створення видимого розриву в трифазних
електричних ланцюгів змінного струму частотою 50 Гц і напругою 6 і 10 кВ, якщо немає навантаження в лінії.
У формі ізоляції між струмовідними шинами та металевою рамою, використовуються штирі ізолятори ШФ-10, класом напруги 20 кВ.
Це робить можливим експлуатацію цього роз'єднувача в районах із підвищеною забрудненістю пилом і рясними опадами.
Роз'єднувач РНЗ-10 виготовляється на номінальний струм 400 А та 630 А.
РНЗ-10 дає змогу увімкнення та вимкнення струмів холостого ходу трансформаторів власних потреб до 1,0 А за 6 кВ і 0,7 А за 10 кВ.

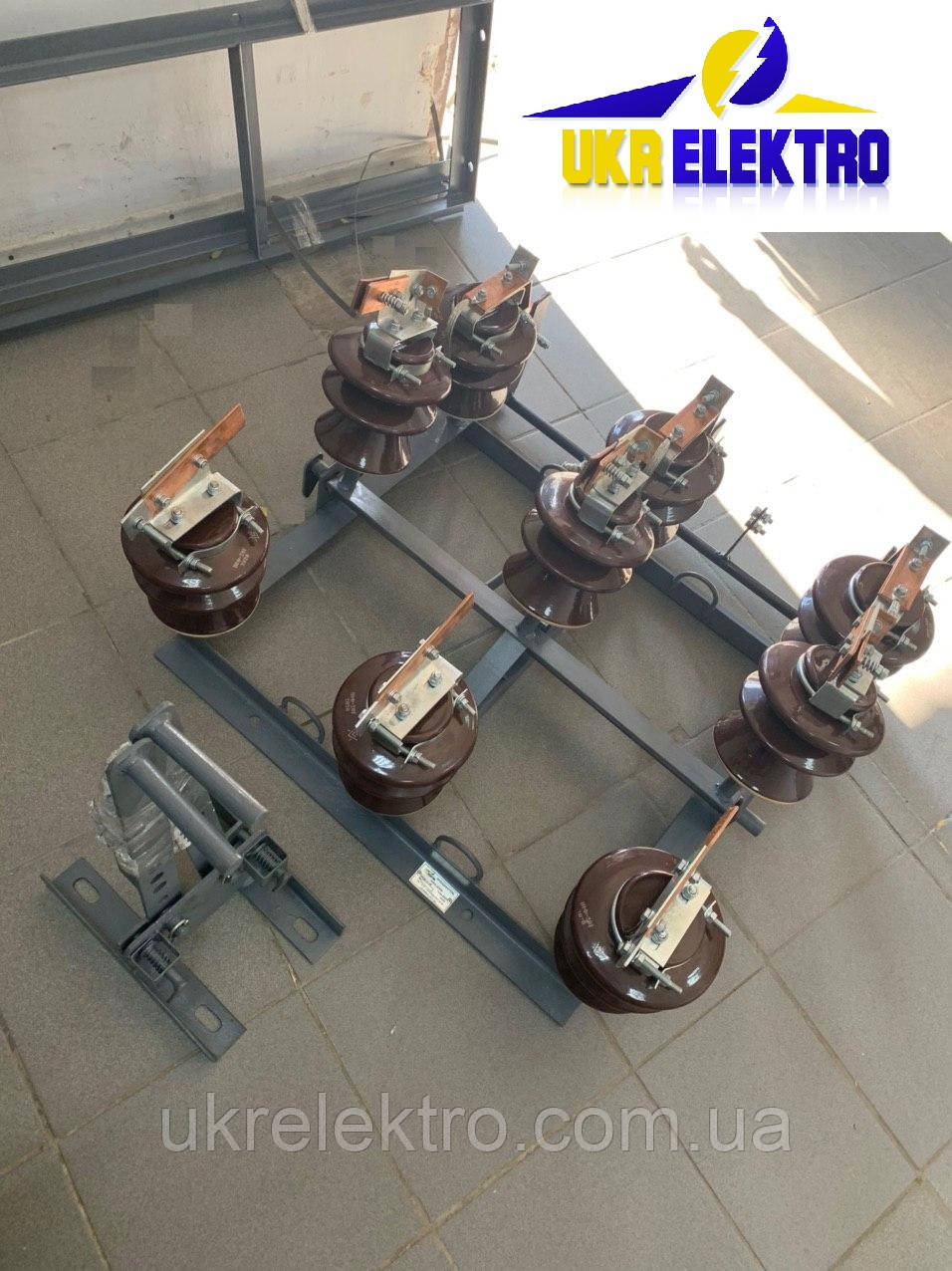

Цей роз'єднувач являє собою три струмопроводи (полоса), встановлених на одній металевій рамі із загальним валом.
Кожен полюс складається з двох нерухомих колонок і рухомої колонки головного ножа. Рухома колонка має можливість гойдатися в напрямку поздовжньої осі роз'єднувача.
Струмовідна система роз'єднувача виготовлена з головного контактного ножа. Кожен контактний ніж являє собою мідну
шину. Контакт рухомих ізоляторів складається з двох паралельно розташованих контактних губок.
Для увімкнення та вимкнення роз'єднувача та утримання головних ножів у ввімкненому або вимкненому положеннях слугує важіль
(приварюваний споживачем до валу під кутом, що забезпечує необхідний кінематичний зв'язок), з'єднаний через тягу з приводом.
Головні ножі захищені від обмерзання козирком.
Операції «Вмикання» і «Від'єднання» роз'єднувача виробляються за допомогою ручного приводу ПР-10, що входить до комплекту постачання.
Роз'єднувачі за кліматичними умовами експлуатації відповідають здійсненню У категорії розміщення 1 за ГОСТ 15150:
1) максимальний тиск вітру — 1000 Па (відповідає швидкості вітру 40 м/с);
2) максимальний тиск вітру під час гололеди — не більш ніж 140 Па (відповідає швидкості вітру 15 м/с);
3) під час утворення кірки льоду завтовшки не більш ніж 10 мм;
4) атмосфера типу — II за ГОСТ 15150. Обтискне середовище не вибухобезпечне, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують метал і ізоляцію;
5) інтенсивність дощу становить 3 мм/хв відповідно до ГОСТ 15150
Роз'єднувачі серії РНЗ мають заземлювальні ножі, під час вмикання яких заземлюється ділянка лінії, приєднана до роз'єднувачів із боку заземлювальних ножів, що необхідно для гарантування безпеки людей, що працюють на лінії.

Роз'єднувачі забезпечують за мінімально допустимої відстані:
- вимкнення й увімкнення:
а) струмів замикання на землю — до 5 А
б) Рівнильного струму повітряних і кабельних ліній — до 30 А
в) навантажувального струму ліній вимкнення — до 5 А
— вимкнення:
г) намагнічувального струму силових трансформаторів — до 5.5 А
д) зарядного струму повітряних і кабельних ліній (місткість струму) — до 3 А
Номінальна напруга, кВ 10
Найбільша робоча напруга, кВ 12
Номінальна частота, 50 Гц
Номінальний струм, А 400
Струм електродинамічної стійкості, кА не більш ніж 20
Струм термічної стійкості, кА 8
