Трансформатор напруги ЗНОМ-35-65 В1, ЗНОМ 35. Гос поверка. Гарантія. Сертфикат.

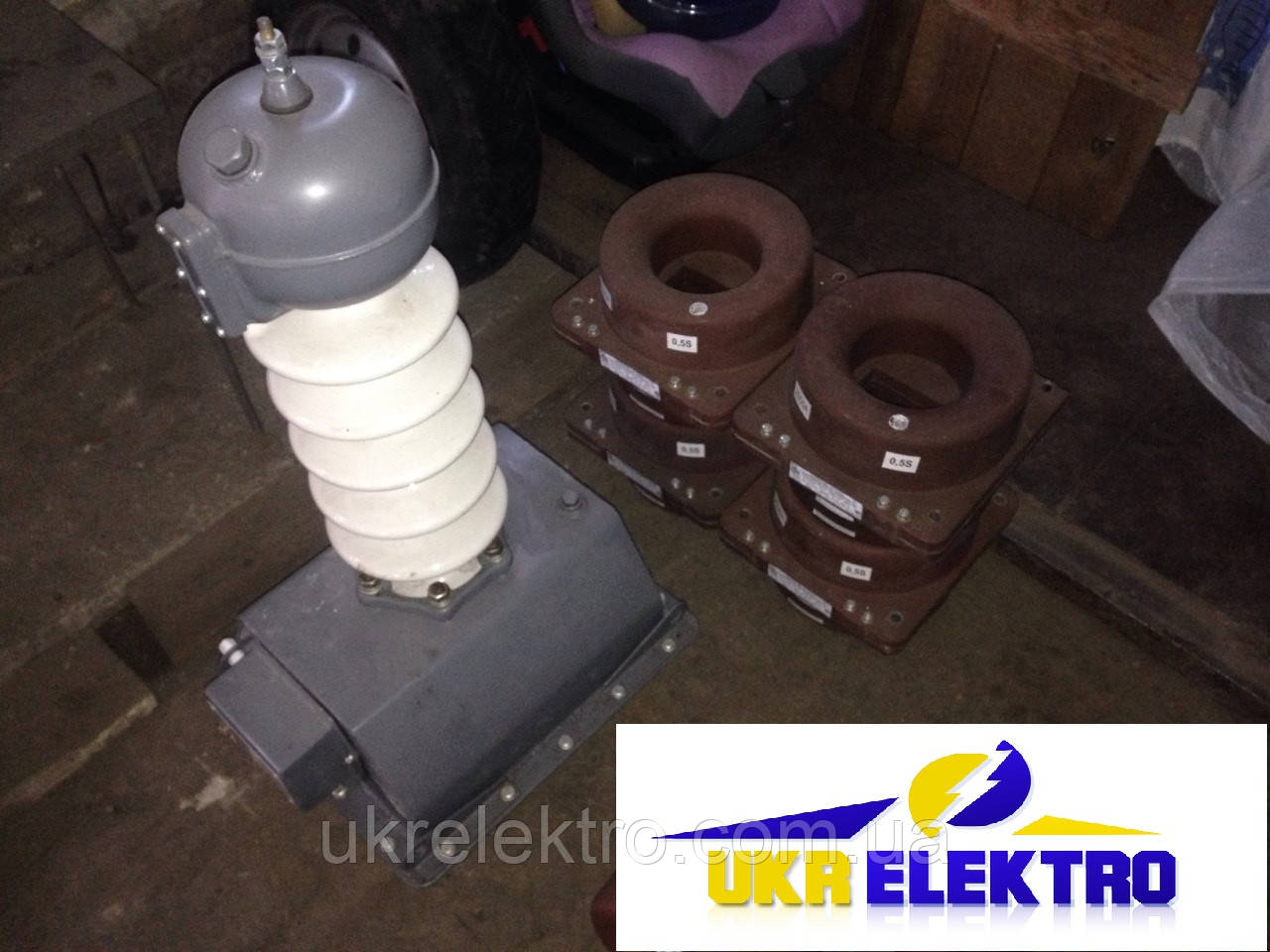

Трансформатор напруги ЗНОМ-35-65 У1

Чому ми:

• Ми постачаємо тільки нові трансформатори, з повним пакетом документів;
• Усі трансформатори проходять гость. поверку та супроводжуються відповідним документом;
• На всі трансформатори діє гарантія 3 роки;
• Продукція в наявності та під замовлення;
• Оперативне надсилання будь-яким зручним вам перевізником;

Трансформатор ЗНОМП-35 — це однофазний олійний заземлений трансформатор напруги. Застосовується для зниження високого первинного напруги до значень придатних для вимірювань. Слугує для вироблення сигналу вимірювальної інформації та подавання його на вимірювальні прилади, а також пристрої захисту та сигналізації в мережах з ізольованою нейтраллю частоти 50 (60) Гц.

Структура умовного позначення ЗНОМ-]–[][][]:

З — заземлюваний;
Н-трансформатор напруги;
О — однофазний;
М — природна циркуляція повітря й олії;
[] — клас напруги первинного обмотування, кВ;
[] — рік розроблення трансформатора;
[][] — кліматичне виконання (У, ХЛ, Т) і категорія розміщення (1; 2) за ГОСТом 15150-69.
Трансформатори складаються з магнітопроводу, виготовленого з електротехнічної сталі, обмоток із ізоляцією та інших конструктивних деталей, які слугують для з'єднання окремих частин у єдину конструкцію. Активна частина розміщена в баку, заповненому трансформаторною оливою.

Баки та кришки трансформаторів ЗНОМ-15-63, ЗНОМ-20-63 і ЗНОМ-24-69 зварені з немагнітної сталі, оскільки трансформатори призначені для вбудовування в пофазно-екрановані струмопроводи та розміщені в полі великих струмів. Баки та кришки трансформаторів ЗНОМ-35-65 виготовлені з листової сталі.

Вводи первинних обмоток трансформаторів розташовані на кришці бака.

Вводи вторинних обмоток і заземлювальне введення первинного обмотування трансформаторів ЗНОМ-15-63 і ЗНОМ-20-63 розташовані на бічній стінці бака, ЗНОМ-24-69 і ЗНОМ-35-65 — на панелі затискачів, розташованій у коробці на стінці бака.

Трансформатори напруги типів ЗНОМ-24-69 і ЗНОМ-35-65 мають оливорозширювачі, розташовані на високовольтних уводах первинного обмотування, і не мають пробок для з'єднання з атмосферою. У трансформаторів ЗНОМ-15-63 і ЗНОМ-20-63 оливорозширювачі немає, рівень оливи в них нижчий за кришку на 15-20 мм.

Трансформатор ЗНОМ-35  має кліматичне виконання "У", "ХЛ" або "Т" категорії розміщення 1 і його необхідно експлуатувати за таких умов:
― Установку необхідно проводити на висоті, що не перевищує 1000 м над рівнем моря;
― Температура повітря всередині КРУ від -45 °C до +40 °C — для виконання "У",  від -60 °C до +40 °C — для виконання "ХЛ" і -10 °C до +45 °C – для виконання "Т";
— Неагресивне та не вибухонебезпечне довкілля.
