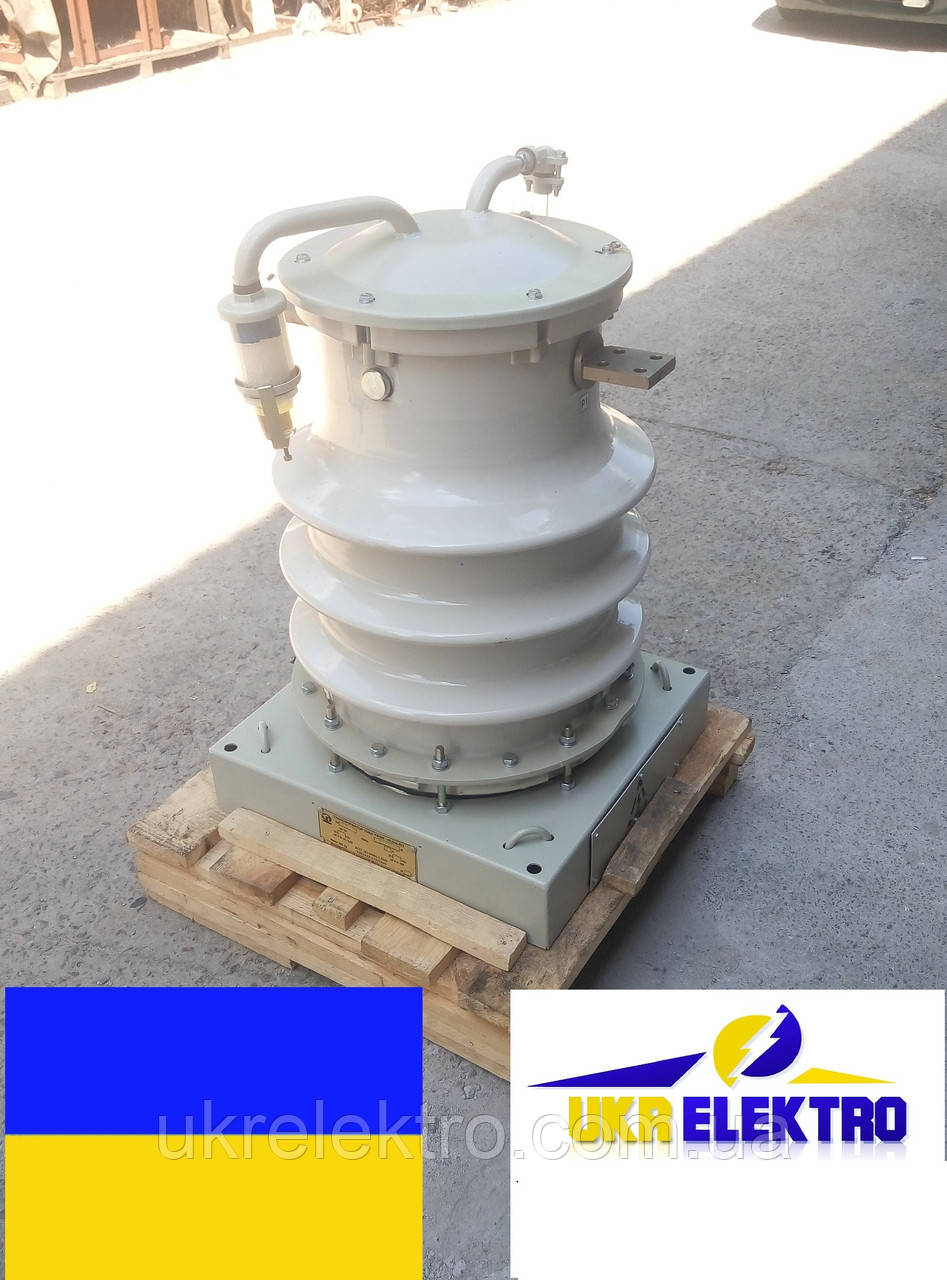

Трансформатор струму ТФЗМ-35 100/5 (ТФЗМ 40,5 I УХЛ1)
Оливонаповнені вимірювальні трансформатори струму серії ТФЗМ 35 А, 35Б. Номінальний первинний струм 100 А. Клас точності: 0,2; 0,5; 0,2S; 0,5S; Захисна обмотка: 5Р; 10Р
Оливонаповнені вимірювальні трансформатори струму серії ТФЗМ-35.
Призначення трансформаторів ТФЗМ-35:
Трансформатор струму ТФЗМ-35 використовується для передавання вимірювального сигналу приладам обліку, захисту, вимірювання, автоматики, сигналізації та керування в електричних ланцюгах змінного струму частоти 50 Гц-60Гц із класом напруги 35 кВ.
Особливості конструкції:
Трансформатори струму серії ТФЗМ-35 виготовляються в однокаскадній конструкції. В ролі зовнішньої ізоляції трансформатора виступає порцелянова покришка.
Головна внутрішня ізоляція трансформаторів паперово-олійна. Обмотки ланячного типу. Головна ізоляція розташована на первинному та вторинному обмотках. Кількість вторинних обмоток 2 або 3. Трансформатори мають високу надійність в експлуатації.Технічні характеристики трансформатора струму ТФЗМ-35:
| Параметри | ТФЗМ 35А-1П-У1 | ТФЗМ 35Б-1П-У1 |
|---|---|---|
| Номінальний первинний струм, А | 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000 | 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1200; 1500; 2000 |
| Номінальний вторинний струм, А | 5 | 5 |
| Клас точності | 0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р | 0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р |
| Кількість захисних обмоток | 1 | 2 |
| Кількість вимірювальних обмоток | 1 | 1 |
| Струм термічної стійкості, kA | 0,6; 0,7; 1,1; 1,5; 1,9; 2,3; 3,5; 5,8; 7; 11,6; 15; 22; 30; 37 | 0,7; 1; 1,5; 2,1; 2,3; 3,5; 4,7; 7; 10,5; 15; 21; 31; 30; 37; 39; 41; 55 |
| Струм електродинамічної стійкості, kA | 3; 4; 6; 8; 10; 15; 21; 31; 42; 63; 84; 127; 107; 134 | 3; 4; 6; 8; 10; 15; 21; 31; 42; 63; 84; 127; 107; 134; 120; 106; 141 |
| Маса з олією, кг | 200 | 330 |
Працюємо з усіма регіонами України. Доставка.
Характеристики
| Основні | |
|---|---|
| Країна виробник | Україна |
| Ізоляція | Порцелянова |
| Мінімальний первинний струм | 15 А |
| Максимальний первинний струм | 2000 А |
| Вторинний струм | 5 А |
| Потужність навантаження | 10 кВА |
| Маса | 375 кг |
| Функціональне призначення | Вимірювальний |
| Кількість ступенів трансформації | Одноступінчатий |
| Тип монтажу | Опорний |
| Принцип перетворення струму | Електромагнітний |
| Частота струму | 50 Гц |
