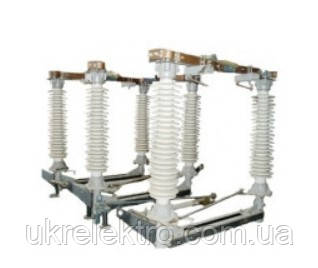

Роз'єднувач зовнішньої установки серії РДЗ-110/1000 УХЛ1
Роз'єднувач зовнішнього встановлення серії РДЗ-110/1000
Продукція постачається на правах офіційного дилера.
Застосування роз'єднувачів серії РДЗ-110/1000:
Роз'єднувачі зовнішньої установки РДЗ на 110 кВ використовуються для комутації знижених ділянок електричної мережі з класом напруги до 110 кВ. Також застосовується для заземлення вимкнених ділянок за допомогою стаціонарних заземлювачів.
Умовне позначення роз'єднувачів серії РДЗ:
РДЗ-1-110/1000 УХЛ1
Р – роз'єднувач;
Д- двоколонковий;
З — наявність заземлювачів;
1, 2 — позначення кількості заземлювачів;
110 — номінальна напруга, кВ;
Б — посилене вироблення ізоляції — категорія Б за ГОСТ 9920 (у разі нормального виконання індексу немає);
1000, 2000 — номінальний струм, А;
УХЛ1 — кліматичне виконання.
Особливості конструкції:
Конструкція роз'єднувачів серії РД і РДЗ складається з окремих полюсів, які, залежно від вимог, можуть застосовуватися в однополюсному, двополюсному або триполюсному варіантах встановлення..
Конструкція полюся роз'єднувача зроблена у формі двоколонкового пристрою з поворотом контактних ножів у горизонтальній площині та складається з цоколя, колон ізоляції, струмовідної частини та пристрою заземлення. Контактні ножі роз'єднувача на 1000 А реалізовані з двох мідних шин, що йдуть паралельно та встановлених «на ребро», один кінець яких з'єднаний гнучкими зв'язками з контактним виведенням, а з іншого кінця утворений роз'ємний контакт.
Заземлювальний пристрій роз'єднувача являє собою заземлювачі, стаціонарно встановлені на цоколі роз'єднувача та закріплений контакт, встановлений на головному контактному ножі. Основні деталі роз'єднувача, виготовлені з чорних металів, а також оброблені антикорозійним покриттям у формі гарячого цинку.
Технічні характеристики роз'єднувачів серії РДЗ-110/1000 УХЛ1:
Найменування параметрів | Значення |
---|---|
Ном. напруга, кВ | 110 |
Макс. робоча напруга, кВ | 126 |
Номінальний струм, А | 1000, 2000 |
Кількість заземлювачів | 1,2 |
Маса, кг. | 160 |
Залежно від вимог замовника, до комплекту постачання можуть входити привода як ручні ПР-10, ПРН-10, ПР 05-2Б, ПР 06-2Б, ПР 180/180Л, ПР 180/180ЛП, ПРГ 05-2Б, так і рухові ПД-01 з блоком керування.
Варіанти виготовлення та маркування роз'єднувачів серії РД і РДЗ на 35 кВ:
Роз'єднувач РДЗ-1-110/1000 УХЛ1
Роз'єднувач РДЗ-1-110Б/1000 УХЛ1
Роз'єднувач РДЗ-2-110/1000 УХЛ1
Роз'єднувач РДЗ-2-110Б/1000 УХЛ1
Роз'єднувач РДЗ-1-110/2000 УХЛ1
Роз'єднувач РДЗ-1-110Б/2000 УХЛ1
Роз'єднувач РДЗ-2-110/2000 УХЛ1
Роз'єднувач РДЗ-2-110Б/2000 УХЛ1
Основні | |
---|---|
Країна виробник | Україна |
Рід установки | Зовнішня |
Кількість полюсів | 3 шт. |
Номінальний струм | 1000 А |
Напруга | 110 кВ |
- Ціна: від 89 000 ₴
- Спосіб упаковки: Роз'єднувач закріплюється на дерев'яній паллеті та зашивається в дерев'яний каркас.
