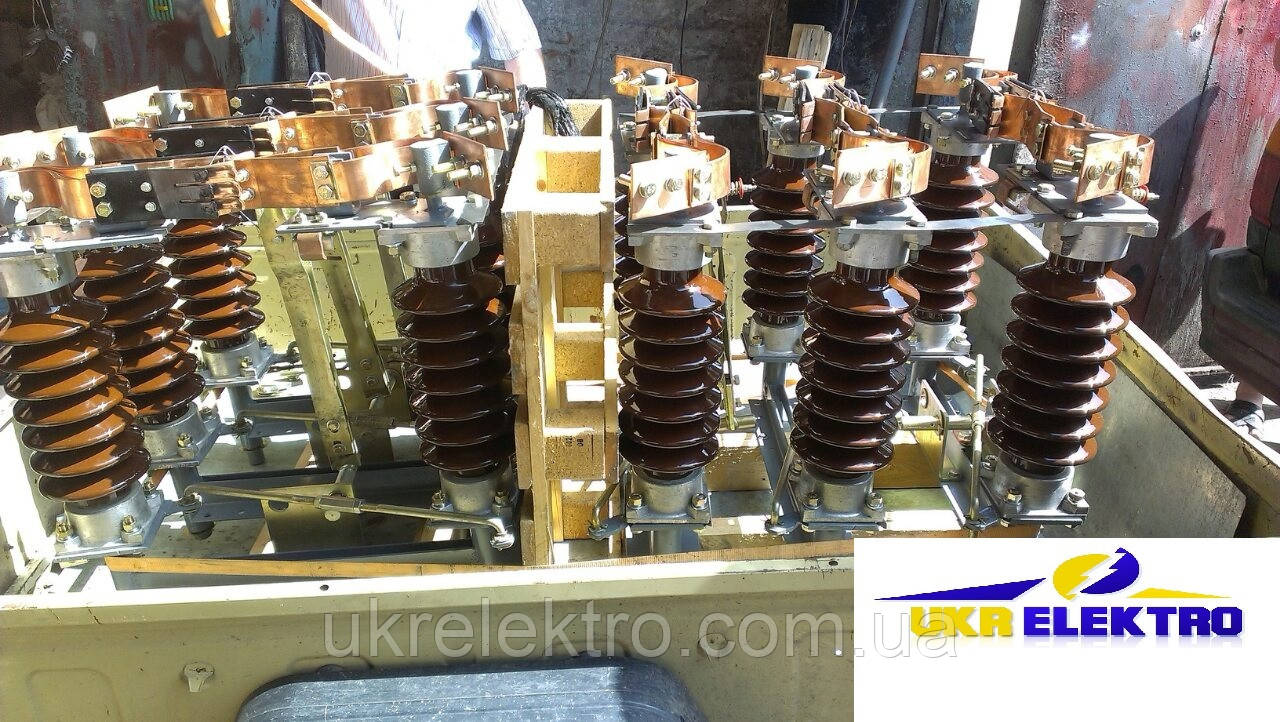

Роз'єднувач РДЗ-35/1000 УХЛ 1

Роз'єднувач зовнішньої установки серії РД-35/1000 УХЛ1 і РДЗ-35/1000 УХЛ1

Роз'єднувач зовнішньої установки серії РД-35/1000 і РДЗ-35/1000

Продукція постачається на правах офіційного дилера за ціною виробника.

---

Застосування роз'єднувачів серії РД-35/1000 і РДЗ 35/1000:

Роз'єднувачі зовнішнього встановлення РД і РДЗ на 35 кВ використовуються для комутації зневоднених ділянок електричної мережі з класом напруги до 35 кВ. Також застосовується для заземлення вимкнених ділянок за допомогою стаціонарних заземлювачів.

---

Умовне позначення роз'єднувачів серії РД і РДЗ:

РДЗ-1-35/1000 УХЛ1
Р – роз'єднувач;
Д- двоколонковий;
З — наявність заземлювачів;
1, 2 — позначення кількості заземлювачів;
35 — номінальна напруга, кВ;
Б — посилене вироблення ізоляції — категорія Б за ГОСТ 9920 (у разі нормального виконання індексу немає);
1000, 2000 — номінальний струм, А;
УХЛ1 — кліматичне виконання.

---

Особливості конструкції:



Конструкція роз'єднувачів серії РД і РДЗ складається з окремих полюсів, які, залежно від вимог, можуть застосовуватися в однополюсному, двополюсному або триполюсному варіантах встановлення. Роз'єднувачі на клас напруги 35 кВ на номінальний струм 1000 А допускають встановлення на вертикальній площині.

Конструкція полюся роз'єднувача зроблена у формі двоколонкового пристрою з поворотом контактних ножів у горизонтальній площині та складається з цоколя, колон ізоляції, струмовідної частини та пристрою заземлення. Контактні ножі роз'єднувача на 1000 А реалізовані з двох мідних шин, що йдуть паралельно та встановлених «на ребро», один кінець яких з'єднаний гнучкими зв'язками з контактним виведенням, а з іншого кінця утворений роз'ємний контакт.

Заземлювальний пристрій роз'єднувача являє собою заземлювачі, стаціонарно встановлені на цоколі роз'єднувача та закріплений контакт, встановлений на головному контактному ножі. Основні деталі роз'єднувача, виготовлені з чорних металів, а також оброблені антикорозійним покриттям у формі гарячого цинку.

---

Технічні характеристики роз'єднувачів серії РД-35/1000 та РДЗ 35/1000:

Найменування параметрів	Значення
Ном. напруга, кВ	35
Макс. робоча напруга, кВ	40,5
Номінальний струм, А	1000, 2000
Кількість заземлювачів	0,1,2
Маса, кг.	58



---



Залежно від вимог замовника, до комплекту постачання можуть входити привода як ручні ПР-10, ПРН-10, ПР 05-2Б, ПР 06-2Б, ПР 180/180Л, ПР 180/180ЛП, ПРГ 05-2Б, так і рухові ПД-01 з блоком керування.

---

Варіанти виготовлення та маркування роз'єднувачів серії РД і РДЗ на 35 кВ:
Роз'єднувач РДЗ-1-35/1000 УХЛ1
Роз'єднувач РДЗ-1-35Б/1000 УХЛ1
Роз'єднувач РДЗ-2-35/1000 УХЛ1
Роз'єднувач РДЗ-2-35Б/1000 УХЛ1
Роз'єднувач РДЗ-1-35Б/2000 УХЛ1
Роз'єднувач РДЗ-2-35/2000 УХЛ1
Роз'єднувач РДЗ-2-35Б/2000 УХЛ1
