Роз'єднувачі РВЗ-10/400 УХЛ2 внутрішнього встановлення, із заземлювальними ножами призначені для вимкнення й увімкнення під напругою ділянок електричного ланцюга.
Компанія Укрелектро виробляє та реалізує роз'єднувачі внутрішнього встановлення серії РВ 10 кВ 400 Ампер із заметом ножем.

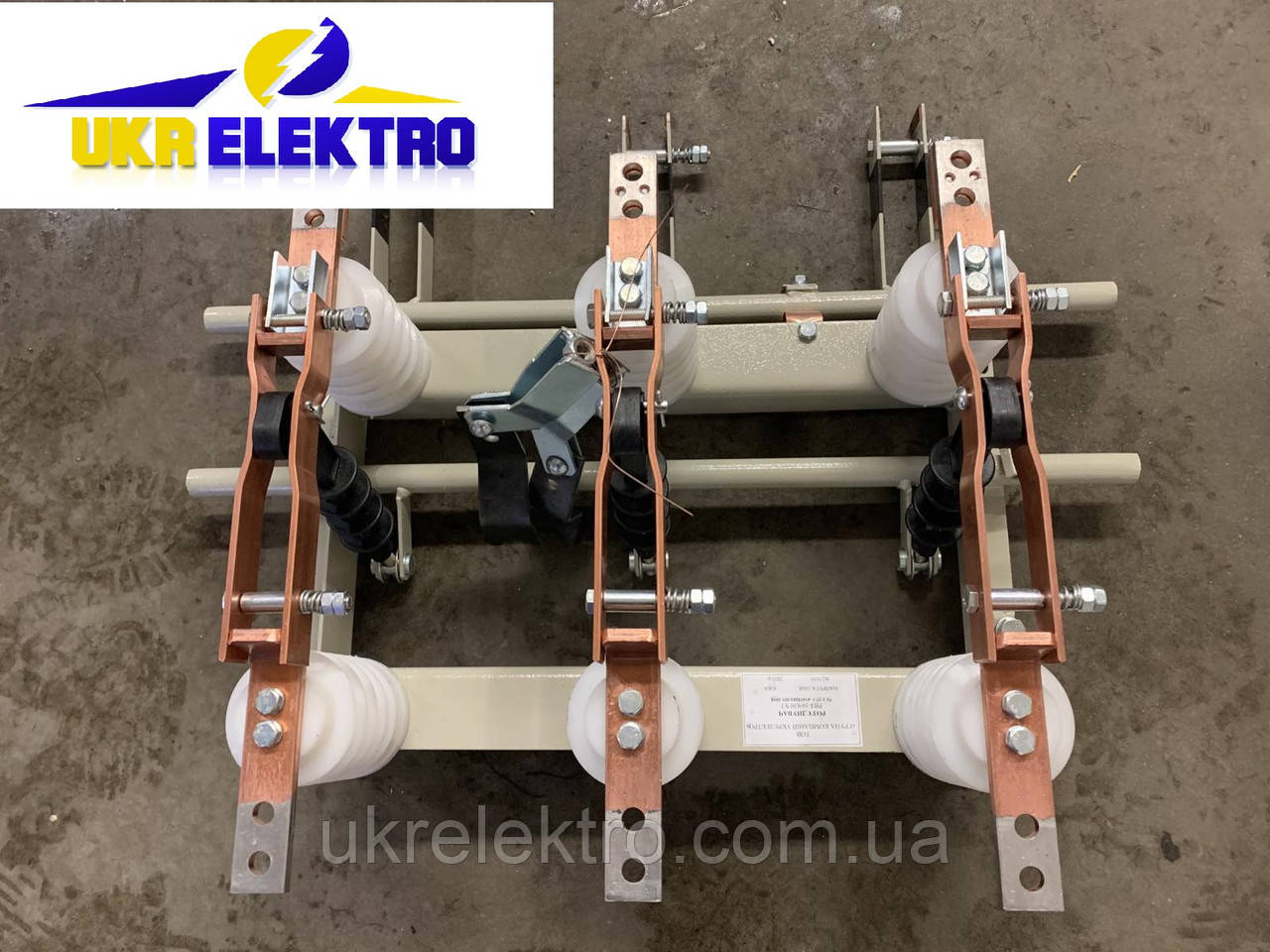

Роз'єднувач внутрішньої установки серії РВЗ-10/400 УХЛ2
Призначення
Роз'єднувачі серії РВЗ-10/400 УХЛ2 застосовуються:
• для комутування під активною напругою ділянок електричного ланцюга, якщо немає навантаження, а також для перетворення схеми з'єднання;
• для безпечного проведення робіт на вимкненому зоні ланцюга;
.
конструктивне типовидіння за розміщенням ножів, що заземлюються:
I — заземлювальні ножі розташовані з боку роз'ємних контактів;
II — з боку шарнірних контактів;
III — з обох боків.
Технічні характеристики роз'єднувачів серії РВЗ-10/400 УХЛ2:
Параметри | Значення |
---|---|
Ном. напруга, кВ | 10 |
Макс. робоче напр., кВ. | 12 |
Ном. струм, А | 400 |
Відстань між фазами, мм | 200, 250. |
Кількість полюсів | 3 |
Кількість заметів. ножів | 1 або 2 |
Тип приводу | Ручний |
Тип ізоляторів | полімерні або Фарфорові |
Маса роз'їзника, кг | 25 |
Керування контактними ножами здійснюється окремими ручними приводами ПР-10 ( ПР-250). У кінцевих положеннях ручка приводу ПР-10 утримується фіксатором. Крім того, ручка приводу ПР-10 може замикатися за допомогою навісного замка.
Ці роз'єднувачі бувають без заземлення ножа: РВ 10/400, а також інші варіанти на 630 ампер і на 1000 амперів, включно з виробами з прохідний ізолятором типу РВФ. Докладніше дивіться в разъединители.
Основні | |
---|---|
Країна виробник | Україна |
Рід установки | Внутрішня |
Кількість полюсів | 3 шт. |
Номінальний струм | 400 А |
Напруга | 10 кВ |
Користувальницькі характеристики | |
Виробник | Укрэлектро |
- Ціна: від 3 500 ₴
- Спосіб упаковки: Дерев'яна обрішечка.
