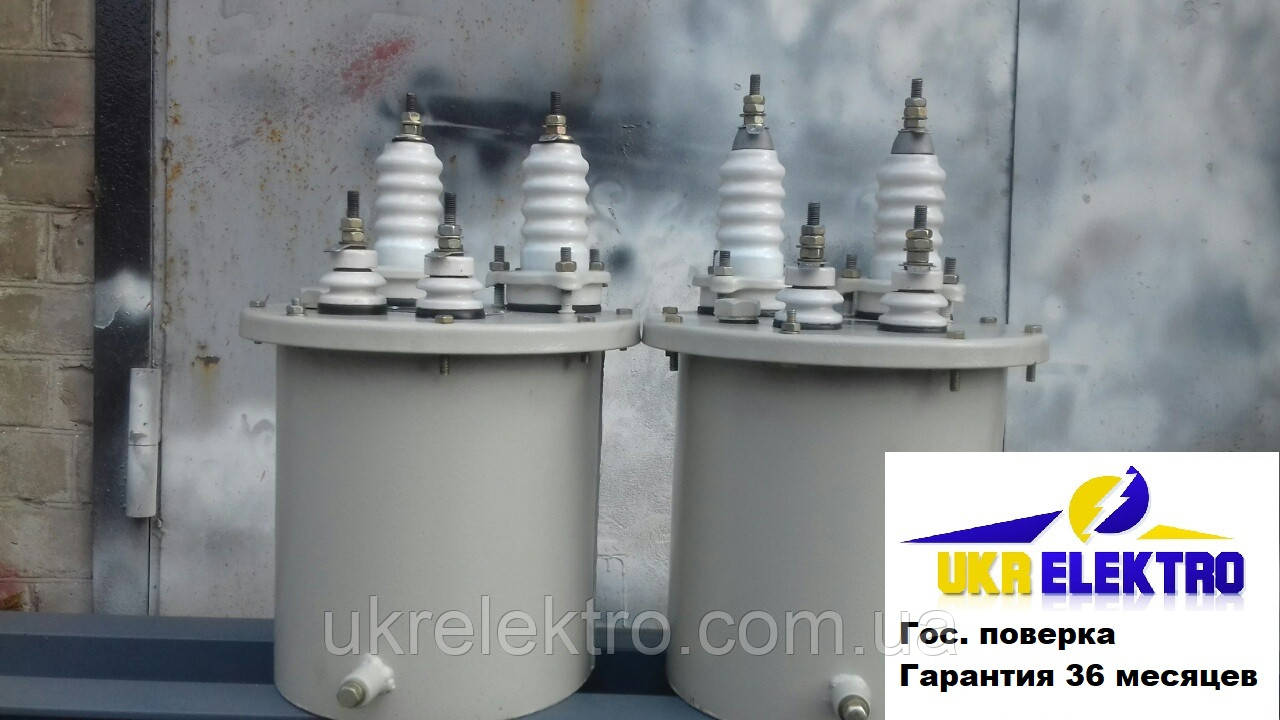

Трансформатор напруги НОМ-6, НОМ-10 Трансформатор НОМ-10

Трансформатор напруги НОМ-6, НОМ-10

Трансформатори напруги однофазні серії НОМ-6, НОМ-10. Призначені для роботи в комплекті з вимірювальними приладами та в ланцюгах захисту та сигналізації.

Призначення трансформаторів серії НОМ:

Трансформатори напруги сери НОМ використовуються в комплекті з вимірювальними приладами та в ланцюгах захисту та сигналізації в електричних мережах із класом напруги від 6 до 10 кВ включно.

Трансформатори виконують роль масштабного перетворювача та призначені для передавання сигналу вимірювальної інформації для вимірювальних приладів і ланцюгів захисту та сигналізації в мережах з ізольованою нейтраллю.

Трансформатори призначені для роботи в умовах помірного або тропічного клімату.

Конструкція трансформаторів НОМ:

Трансформатори складаються з магнітопроводу, виробленого з пластин електротехнічної сталі, обмоток із ізоляцією, розміщених у баку, який заповнений трансформаторною оливою. Вводи первинних і вторинних обмоток трансформаторів розташовані на кришці бака.

Умови експлуатації:

• Використовуються для роботи в закритому приміщенні;
• висота над рівнем моря — не має перевищувати 1000 м;
• температура довкілля від мінус 45 °C до плюс 40 °C;
• довкілля невибухозахисне.
  Необхідний захист від дотику та вологи, захист від перевантаження здійснюється пристроєм, у який встановлюється трансформатор.

Структура умовного позначення НОМ-[#] - [#]

Н-трансформатор напруги;
О — однофазний;
М — природна циркуляція повітря й олії;
[#] — клас напруги первинного обмотування, кВ;
[#] [#] — кліматичне виконання (УХЛ, О, Т) і категорія розміщення (1; 4) за ГОСТом 15150-69.

Технічні характеристики трансформаторів НОМ:
