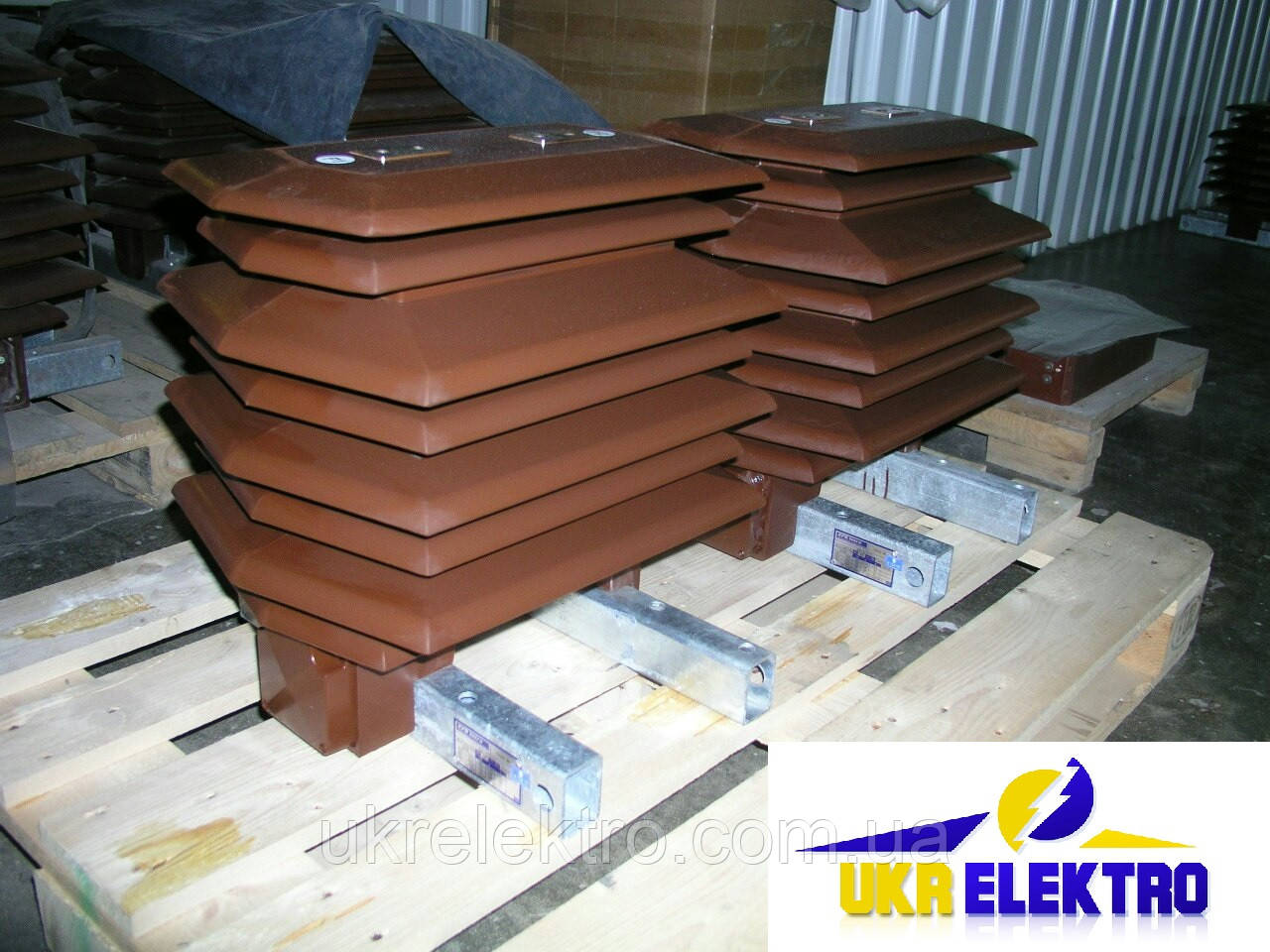

Трансформатор струму ТФЗМ-35 CTSO 38 — чеський аналог

Компанія Укрелектро реалізує аналог трансформатор струму ТФЗМ-35 - чеський опорний трансформатор струму CTSO 38 (повний аналог опорного трансформатора струму ТОЛ 35, використовується для заміни трансформаторів струму ТФЗМ -35) призначається для захисту та вимірювання розподільних пристроїв ВН відкритого виконання.

Напруга до 38,5 кВ

Випробувальна напруга: 95 кВ.

Номінальні первинні струми: 5 – 1250 А.

Вторинні струми: 5А або 1А

Номінальна частота — 50 Гц

Вимірювальні ланцюги, клас точності: 0,2; 0,5; 0,2S; 0,5S; 1; 3;

Цепи захисту: 5Р; 10Р

Маса трансформатора становить 62 кг.

трансформатор струму CTSO 38 відповідає класу точності в інтервалі від 25% до 100% номінального навантаження.

Максимальний робочий струм — 120% IN, з можливістю виготовлення трансформаторів із максимальним робочим струмом до 200% IN.

Довжина колії поверхневого розряду 1203 міліметри.

Первісне обмотування може бути як одновиткове, так і багатовіткове. Конструкція дає змогу проводити перемикання як на боці вторинного обмотування, так і на боці первинного обмотування, що здійснюється монтажем до ланцюга двох перемичок.

Кількість сердечників вторинного обмотування від 1 до 3. Матеріал осердя: магнітний матеріал або сплав нікелю, заліза та міді "permalloy"

Епоксидна суміш, якою залити всі активні частини трансформатора, виконує механічну й електроізоляційну функцію, захищає від ультрафіолету, вологості тощо.

Через отвори в опорній плиті трансформатори закріплюються болтами М12

За потреби заміни старих трансформаторів інших виробників, ми готуємо опорні плити трансформаторів CTSO 38 з такими ж міжцентровими відстанями отворів, як у замінних старих трансформаторів.

Трансформатори струму CTSO 38 постачаються з повним пакетом технічної документації.

За заявкою замовника вишлемо опитування.

Працюємо з усіма регіонами України.
