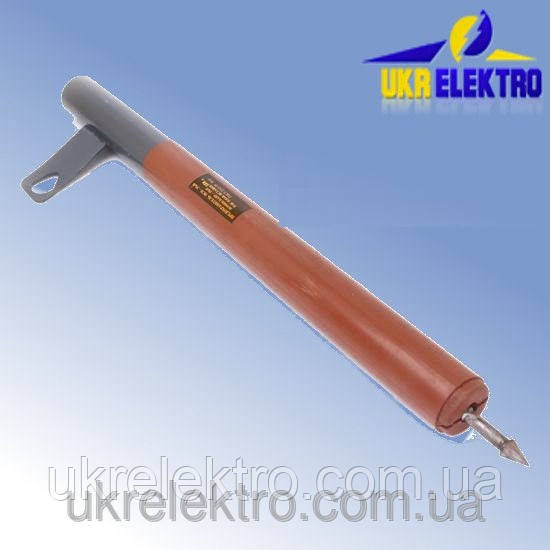

Запобіжник ПСН-35, ПВТ-35

ПСН-35, ПВТ-35 - запобіжник стріляє зовнішній. Використовується для зовнішньої захисту обладнання.

 ЗАГАЛЬНЕ:

Встановлюється на трансформатор з напругою в 35,0 кВ. Плавка вставка запускає захисний процес. Корпус самого патрона містить кілька трубок вініпласту. Запобіжний клапан з'єднується з корпусом із сталі за рахунок вініпластових трубок. Гнучкий провідник натягує плавкі вставки. А пружина контактного ножа знаходиться в натягнутому положенні.

 Відмінною рисою запобіжників є їх постійне використання. Після спрацьовування при аварійній ситуації, ПСН-35 перезаряджають і його знову можна використовувати.

ПРИНЦИП РОБОТИ:

В момент подачи напряжения с показателями, не соответствующими необходимым, плавкая вставка перегорает. Далее освобождается контактный нож, откидывающийся за счет пружины. Проводник тянется за ним. Выброс проводника происходит при образовании газов, которые образовываются из-за разложения винипластовой трубка в следствии электрической дуги. Эл. дуга тянется за проводником и гасится  потоком газа, вытекающим из отверстия трубки.

Дальше происходит отключение, в между концом рубки и ножом создается прослойка воздуха, обеспечивающая необходимый размер изоляции в выключенной цепи. Горение дуги осуществляется  минимум 0,04 секунды при большом размере отключающего тока, но время может меняться соответственно  размеру тока отключения.

УСТРОЙСТВО:

Вставкой служит нихромовая проволока, выполняющая функции  держателя, там же находятся пластинчатые элементы плавки. Плавка берет на себя всю механическую нагрузку, идущую от откидывающего ножа. Дугогасящая трубка из винилпласта  заворачивается в стальной корпус. Из корпуса выходит круглое ушко, для  установки или снятия патрона. Стальная пробка акручивается в корпус.

 Длина патронов:

- 670 мм.;

- 900 мм.;

- 1 044 мм.

 Стандартное напряжение - 35,0 кВ.

 Токи в плавкой вставке: восемь ампер (8А); десять ампер (10А); двадцать ампер (20А); тридцать ампер  (30А); сорок ампер (40А); пятьдесят ампер  (50А); семьдесят пять ампер  (75А); сто ампер  (100А).

 Отключение наступает при номинальной мощности 500,0 или 300,0 МВА.

 Вес одного патрона - 4 килограмма.
