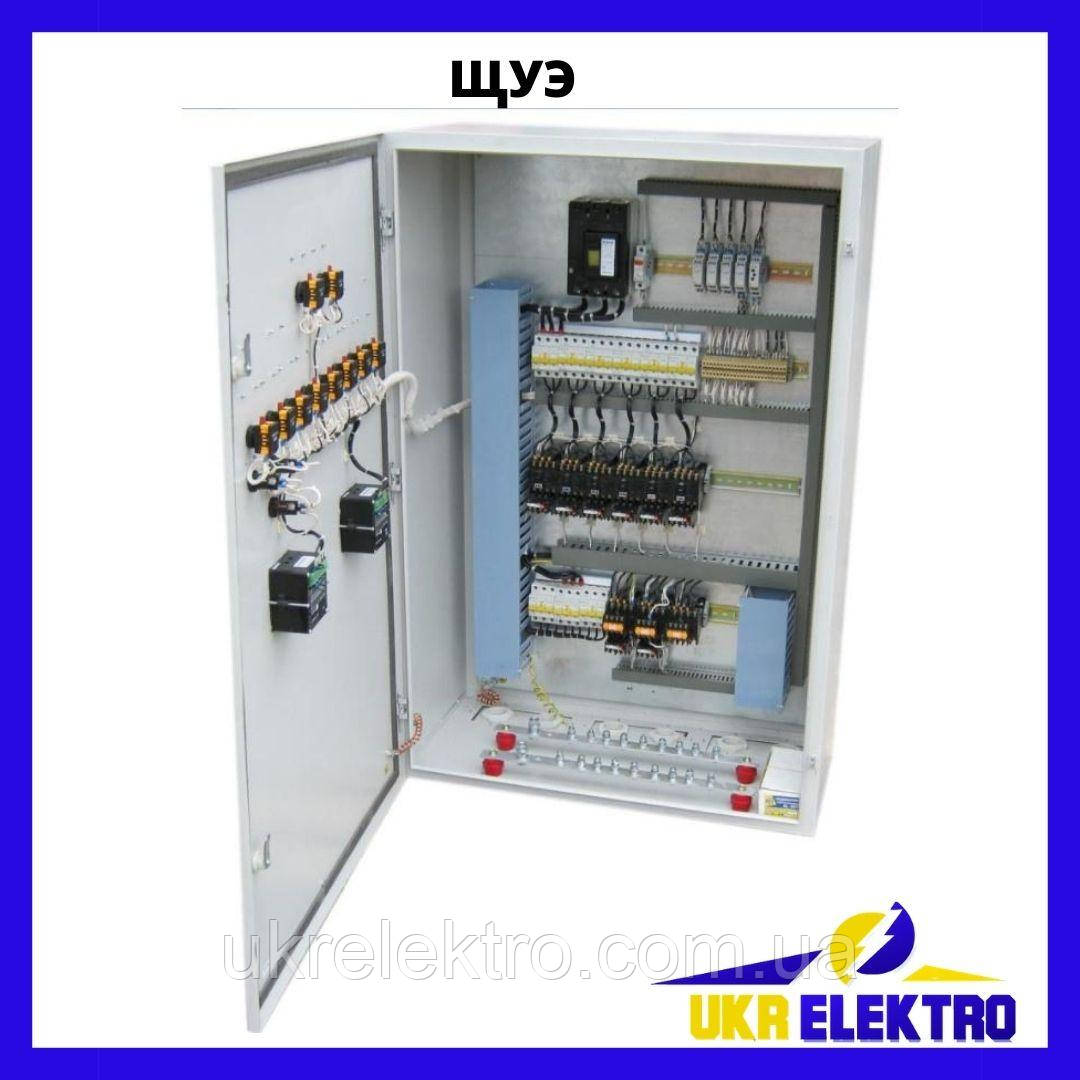

Щити керування електродвигунами ЩУЭ

Призначення

Щити керування двигунами призначені для керування асинхронними двигунами з короткозамкненим ротором потужністю до 75 кВт в категорії застосування АС-3 (пуск та вимкнення електродвигуна обертається), а також для сигналізації і захисту асинхронних двигунів з короткозамкненим ротором. Можливе застосування для короткочасного і повторно-короткочасного режимів, але в категорії АС-3.

Умови експлуатації

1) В части воздействия климатических факторов внешней среды – климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150:

а) температура окружающего воздуха от плюс 1 до плюс 35°С;

б) относительная влажность воздуха до 80% при плюс 25°С.

2) Высота над уровнем моря – не более 2000 м.

3) Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры щитков в недоступных пределах, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

4) Рабочее положение вертикальное, допускается отклонение до 5° в любую сторону.

Конструкция

Щиты представляют собой корпус бескаркасной сварной стальной конструкции, в котором, на монтажной панели, установлена аппаратура в соответствии с электрической схемой.

Толщина металла корпуса S=1,2 мм. Покрытие – порошково-полимерное, цвет – RAL 7035.

На внешнюю дверь выведены светосигнальные индикаторы состояния контакторов, кнопки управления и переключатели выбора режима работы.

Внешняя дверь запирается на замки-защелки.

Конструктивное исполнение по виду установки: навесное. Для крепления к вертикальной плоскости на задней стенке снаружи корпуса имеются проушины.

Введення і виведення провідників здійснюється через сальники знизу.
