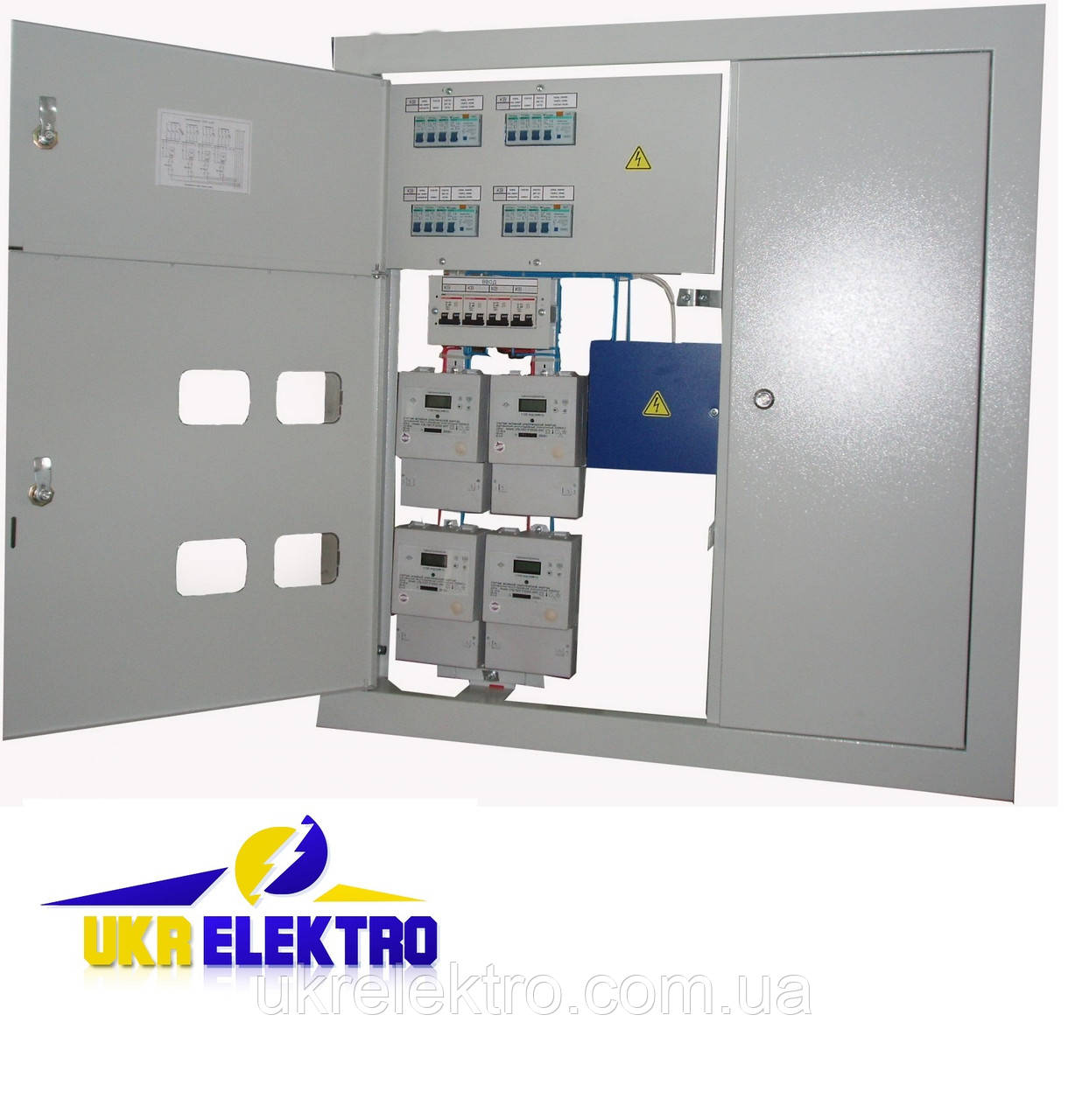

Щитки квартирні типу ЩК

ЩК призначений для приймання та розподілу електроенергії напругою 220/380 В у мережах із глудозаземленою нейтраллю змінного струму частотою 50 Гц, а також для захисту від ураження електричним струмом, перевантажень і коротких замикань.

        Щит квартирний застосовується в житлових, громадських і адміністративних будівлях, а також у котеджах і будівлях індивідуальної споруди. Щит виготовляється в пластиковому корпусі навісного або внутрішнього монтажу.

        Габаритні розміри щитів залежать від типу лічильника електроенергії, який встановлюється в щиті.

Технічні характеристики

      Номінальні струми теплових і комбінованих розчіплювачів апаратів захисту відхідних ліній для обліково-розподільних щитків:

- 16 А — для ліній живлення, світильників і штепсельних розеток;

— 25 А — для лінії живлення електричної плити.

      Ступінь захисту струмовідних частин щитків — IР30 за ГОСТ 14254.

      Кліматичне вироблення УХЛ, категорія розміщення 4 за ГОСТом 15150.

      Електричний опір ізоляції не більш ніж 10Мом.

      Номінальний умовний струм короткого замикання не має перевищувати 10 кА.

      Безвідмовне напрацювання щитків — не менш ніж 9000 год.

      Встановлений термін експлуатації до заміни щитків — не менш ніж 25 років, водночас упродовж цього терміну можуть замінюватися прилади, апарати та дроти.

      Критерією граничного стану щитків є одночасна відмова понад 50% встановлених у щитках апаратів.
