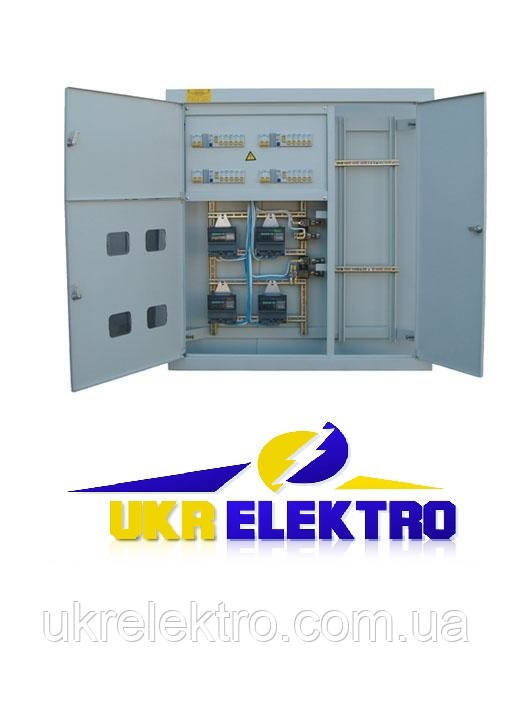

Щитки поверхні серії Щітки

Етніжні щити призначені для введення, обліку, розподілу та захисту групових ліній електропостачання житлових квартир багатоповерхових будівель.

      Етажні щити встановлюються на поверхах житлових будинків і приєднуються до центральної магістралі електропостачання. Номінальна напруга мережі 220/380 В змінного струму частотою 50 і 60 Гц.

      Конструкція обліково-розподільних щитків передбачає наявність 3 відсіків:

           - абонентський відсік, у якому встановлюються апарати захисту вводів і відхідних ліній у квартири

- відсік обліку, у якому встановлюються однофазні лічильники електричної енергії та апарат для вимкнення сходового стояка

— слаботочний відсік для розміщення пристроїв телефонної, радіотрансляційної та телевізійної мереж.

Щитки встановлюються в  спеціальної ніше. Введення лінії електроживлення в щиток

виробляється без розрізання магістралі 380 В.

                                                                                 ЩЕ-09-Х-ХХХ-ХХХ

                                                                                   1       2 3 4 5  6

1 — Щит поверхний;

2 — Кількість під'єднуваних квартир;

3 — Наявність і тип введення апарата:

           1 — без вводного апарату, 2 — з автоматичним вимикачем,

           3 — диференціальний  автоматичний вимикач;

4 — Позначення групи під'єднання:  1- 3х16А, 2- 2х16А+1х25А, 3- 2х16А+2х25А;

5 — Наявність слабострумового відсіку:  1- так, 2-ні;

6 — Кліматичне виконання й категорія розміщення за ГОСТом 15150 69 і ГОСТ 15543 1-89, У1, У3

                                       Габаритні розміри
