Елементи розподільні серії ПР

Елементи розподільні серії ПР-09  призначені для розподілу електричної енергії в мережах трифазного змінного струму з глукозаземленою нейтраллю напругою 660/380 В частотою 50 Гц, а також для захисту ліній під час перевантажень і коротких замикань.

          Елементи призначені для експлуатації на промислових об'єктах і об'єктах соцкультури в навколишньому середовищі, невибухо-небезпечний, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують метал, і забезпечують захист від ураження електричним струмом.

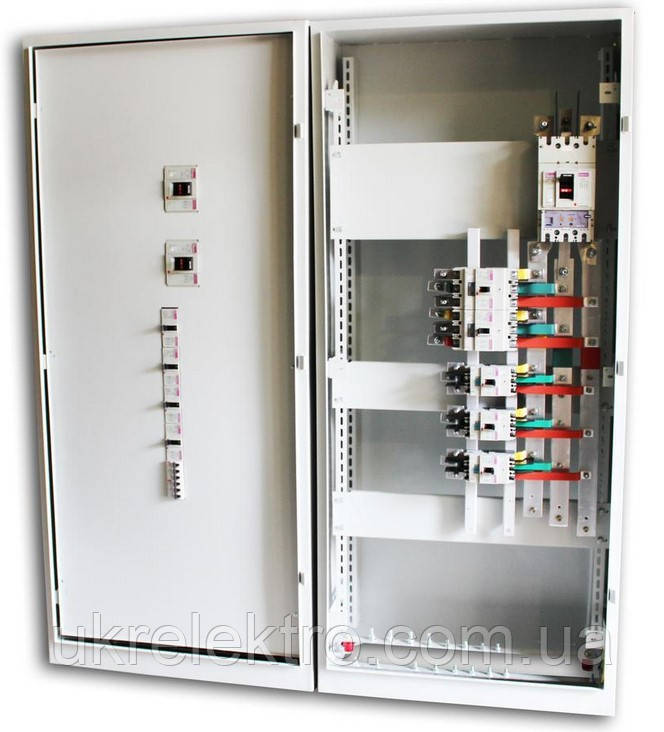

Елементи розподільні є металевою шафною конструкцією, ступенем захисту:
- IP54 — за закритих дверей,
- IP21 — у разі відкритих дверей і для утопленого виконання;

       Виконування: навісне, підлогове або утоплене.

ПР 09 XХ-XX XX-XX-XX

                                                                   1     2      3     4     5     6      7

1 — Пункт розподільний;

2 — Серія 09 — загальнопромислове виконання

3 — Наявність і тип введення апарата:

03 — без ввідного апарату, 04 — з автоматичним вимикачем, 05 — з рубильником;

4 — Тип виготовлення: 1 — утоплене, 3 — навісне, 7 — підлогове;

5 — Номер схеми розподільного пункту, відповідно до таблиці;

6 — Ступінь захисту оболонки за ГОСТ 14254-96; 21-IР21, 54-IР54;

7 — Кліматичне вироблення й категорія розміщення за ГОСТом 15150 69 і ГОСТ 15543 1-89, У1, У3

Габаритні розміри
