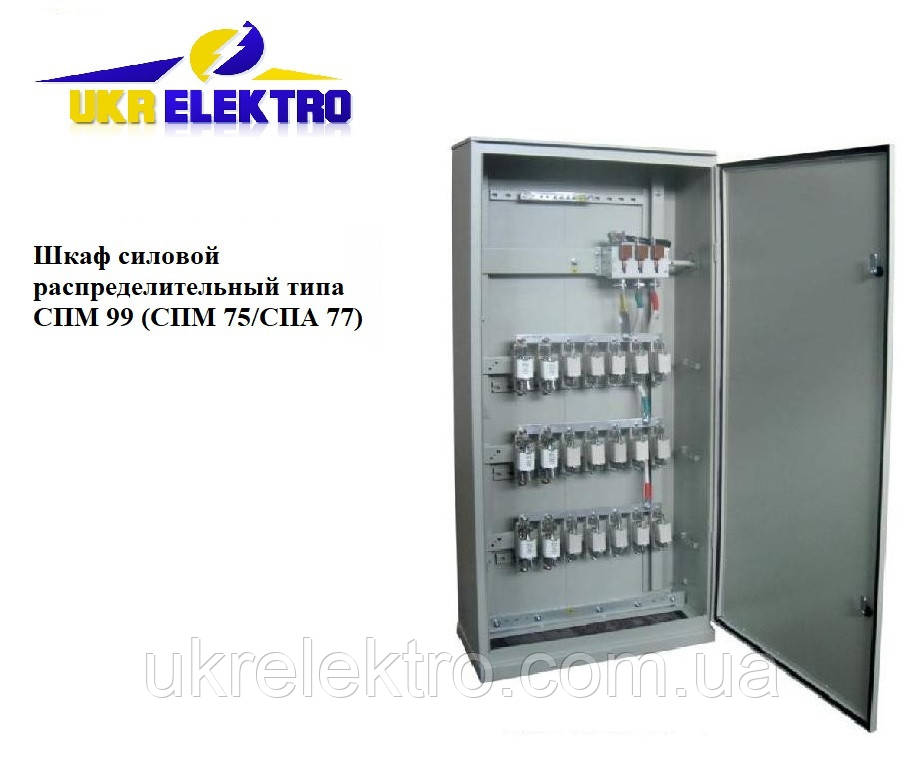

Шафи силові розподільні СПМ-75 (СПМ 75-1 (СПМ 75-2, СПМ 75-3, СПМ 99-1)

Шафи силові розподільний типу СПМ-75 призначені для приймання та розподілу електроенергії трифазного змінного струму напругою до 660 В частоти 50 Гц систем із глазурованою нейтраллю, а також для захисту відхідних ліній від перевантажень і короткого замикання в промислових установках.

Шафи призначені для встановлення на промислових, житлових, комунальних і громадських об'єктах з однобічним обслуговуванням. Шафи виготовляються в навісному та підлоговому виготовленні.
Номінальний режим роботи — тривалий.

Ціна залежить від комплектації!

КОНСТРУКЦИЯ

Шафи з виготовлення конструкції виготовляються підлогового та навісного виконань із рубильником на введенні. Шафи серії СПМ-75 обладнуються: вступним рубильником серії РБ-2, РБ-4 і серії ВР32 (для шаф навісного виконання) з бічним приводом, запобіжниками на відхідних лініях серії ППН-33 і ППН-35. Шафа складається з оболонки безкаркасна конструкції, зверху (для навісного виконання) і знизу закритою знімними люками. Двері замикаються замком. У шафах зі ступенем захисту IP54 двері ущільнені гумовим шнуром. Є можливість ущільнення верхніх і нижніх люків. В оболонку встановлюється шасі з комплектуючими елементами. Шафа має нульову шину із затискачами для приєднання нульових жил відповідних і відхідних ліній. Шафа постачається повністю укомплектованим і готовим до експлуатації.

Технічні характеристики:

- Номінальний режим роботи — тривалий

- Номінальний струм до 400 А.

- Номінальна напруга змінного струму: 380/220В.

- Частота: 50 Гц.

- Ступінь захисту шафи за ГОСТ 14254-96: IP 31 або IP 54.

- Умови експлуатації: висота над рівнем моря до 2000 м, за висоти понад 1000-номінальний струм шафи має бути знижена на 10%. Оточувальне середовище невдоне, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують метал і ізоляцію. Робоче положення в просторі вертикальне, допустиме відхилення від вертикалі до 5° в будь-який бік.

Технічні Характеристики силових розподільних шаф (пунктів) СПМ-99 і СПМ-75.

Силові розподільні пункти СПМ-75 (силові шафи СПМ75) підлогового виконання.



Силові розподільні пункти СПМ-99 (шафи силові СПМ99) підлогового виконання.



Силові розподільні пункти СПМ-99 (шафи силові СПМ99) навісного виконання.
