Навантаження AR-1 для трансформаторів 3*ЗНОЛП 10 3*ЗНОЛП 12 Трансформаторів напруги 3хIVS1F

Навантаження AR-1 для трансформаторів 3*ЗНОЛП 10 3*ЗНОЛП 12 Трансформаторів напруги 3хIVS1F

Ноінальна напруга, В: 100
Номінальна потужність, Вт: 400Вт
Номінальний опір, ОМ: 25

Навантага AR-1 (далі по тексту Навантага) призначена для пригнічення ферорезонансних коливань, які можуть виникати в мережі до якої під'єднані уземлювані вимірювальні трансформатори напруги. Використання Навантаги можливо з трансформаторами напруги які мають вторинну обмотку нульової послідовності з номінальною напругою 100/3 В, які можливо з'єднати (або є з'єднаними при виготовлені трансформаторів), в розімкнутий трикутник, по схемі на рисунку А.1.

Навантага виготовляється в кліматичному виконанні У, категорія розташування 2 для експлуатації в приміщеннях (обсягах), а також в якості вбудованих всередині комплектних виробів категорії розташування 1 по ГОСТ 15150-69, і призначені для роботи в наступних умовах:

• висота над рівнем моря не більше 1000 м;
• - відносна вологість повітря не більше 98% при 30 °С,
• - верхнє робоче значення температури, навколишнього повітря плюс 50 °С;
• - нижнє робоче значення температури навколишнього повітря мінус 45° С;
• - навколишнє середовище вибухонебезпечне, яке не містить пилу, хімічно активних газів і пари в концентраціях, що руйнують покриття металів та ізоляцію (атмосфера типу ІІ по ГОСТ 15150-69).

Конструкція і робота навантаги

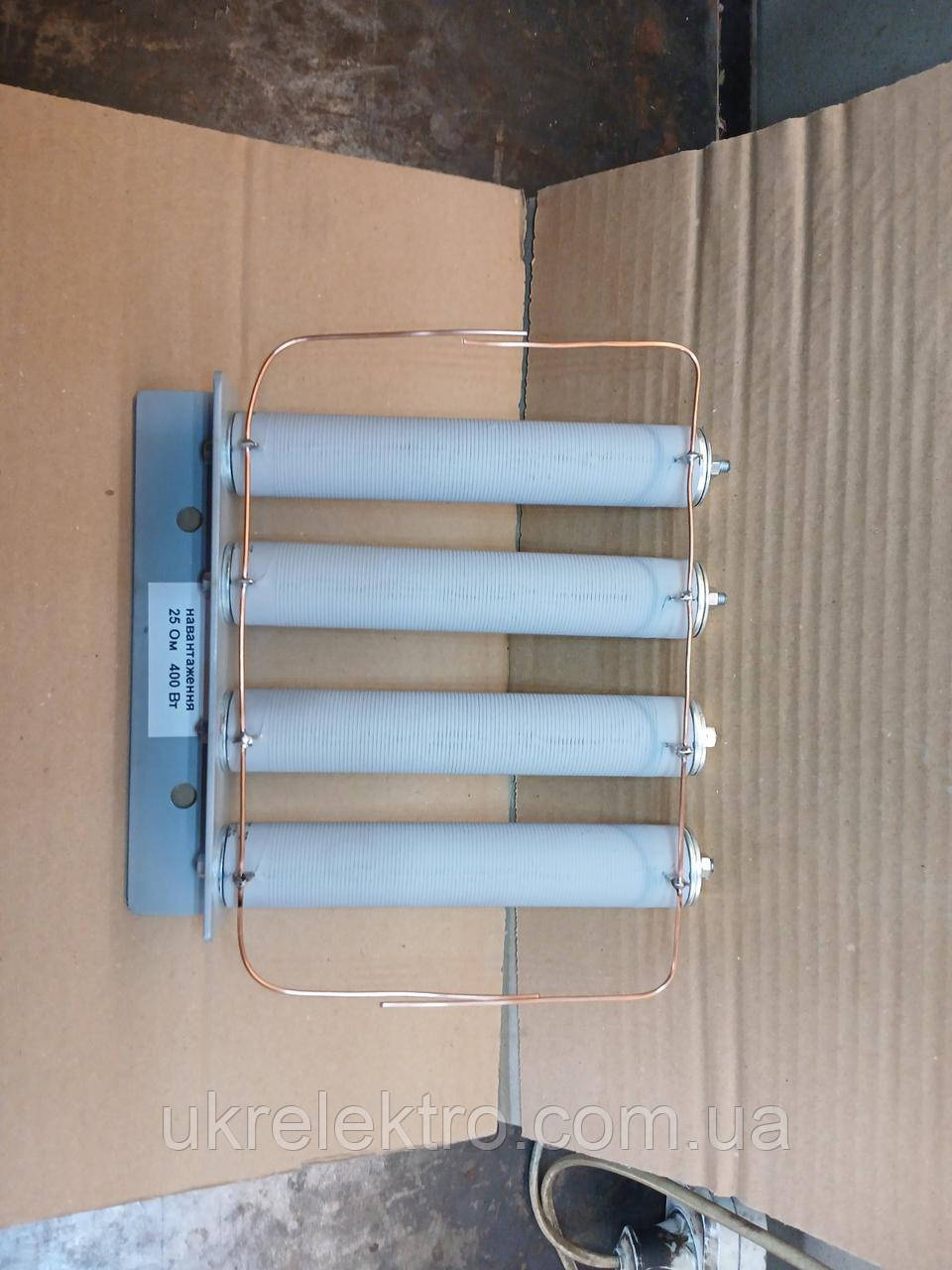

Чотири резистори з номінальним опором 100 Ом і потужністю 100 Вт розташовані на металевому путнику і закріплені за допомогою керамічних стулок через теплоізоляційні прокладки. Резистори з'єднані паралельно, таким чином сумарний опір навантаги дорівнює 25 Ом, а сумарна потужність 400 Вт. Для під'єднання навантаги до трансформаторів на кутнику встановлена контактна колодка підвищеної термостійкості.

Поперечній перетин з'єднуючих проводів навантаги з трансформаторами має бути не менше 1,5 мм², а довжина проводів не більше 3 м. Слід враховувати, що значна довжина проводів вливає на ефективність пригнічення ферорезонансних коливань, тому необхідно прагнути робити довжину проводів мінімально можливою.

При виникненні ферорезонансу, а також при довготривалих однофазних замиканнях на землю резистори навантаги розігріваються до високої температури, яка може сягати значень 200-230 °С, а в умовах з ускладненими можливостями циркуляції повітря необхідної для охолодження резисторів температура може сягати більших значень. Тому монтаж навантаги необхідно виконувати в місцях з можливістю хорошого теплообміну за рахунок вільної циркуляції повітря. Для запобігання руйнування елементів апаратури від розжарених резисторів навантаги, розташовувати навантагу необхідно на відстані не менше 100 мм від інших елементів апаратури. Для захисту елементів апаратури чутливих до нагрівання, рекомендується встановлювати теплоізоляційні екрани.
