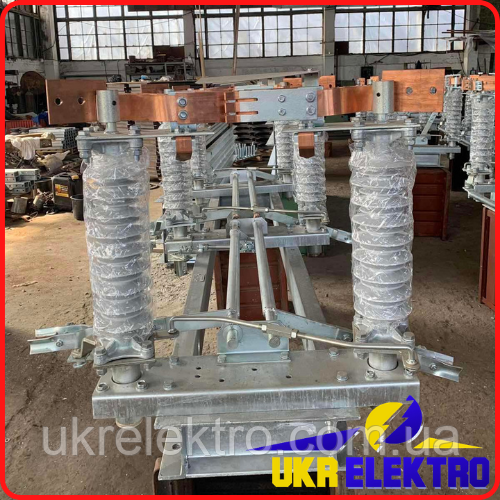

Разъединитель РГ-35/1000 УХЛ 1 Разъединитель рдз-1-35 Собственное производство РГП 35

від 62 000 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
Разъединитель РГ-35/1000 УХЛ 1 Разъединитель рдз-1-35 Собственное производство РГП 35
Разъединитель РГ-35/1000 УХЛ 1 Разъединитель рдз-1-35 Собственное производство РГП 35В наявності
від 62 000 ₴
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Разъединитель РДЗ-35/1000 УХЛ 1 Разъединитель рдз-1-35 Собственное производство

Почему мы:

  • Мы поставляем продукцию с полным пакетом документов;
  • Собственное производство;
  • Продукция из наличия и под заказ;
  • Широкий ассортимент разъединителей РД, РДЗ, РГ от 35 до 220 кВ
  • На всю продукцию действует гарантия 3 года;
  • Собственное производство приводов к разъединителям;
  • Оперативная отправка любым удобным вам перевозчиком.

Разъединитель наружной установки серии РД-35/1000 УХЛ1 и РДЗ-35/1000 УХЛ1

Применение разъединителей серии РД-35/1000 и РДЗ 35/1000:

Разъединители наружной установки РД и РДЗ на 35 кВ используются для коммутации обесточенных участков электрической сети с классом напряжения до 35 кВ. Также применяется для заземления отключенных участков с помощью стационарных заземлителей.


Условное обозначение разъединителей серии РД и РДЗ :

РДЗ-1-35/1000 УХЛ1
Р – разъединитель;
Д – двухколонковый;
З – наличие заземлителей;
1, 2 – обозначение количества заземлителей;
35 – номинальное напряжение, кВ;
Б – усиленное исполнение изоляции – категория Б по ГОСТ 9920 (при нормальном исполнении индекс отсутствует);
1000, 2000 – номинальный ток, А;
УХЛ1 – климатическое исполнение.


Особенности конструкции:

Конструкция разъединителей серии РД и РДЗ состоит из отдельных полюсов, которые, в зависимости от требований могут применятся в однополюсном, двухполюсном или трехполюсном вариантах установки. Разъединители на класс напряжения 35 кВ на номинальный ток 1000 А допускают установку на вертикальной плоскости.

Конструкция полюса разъединителя выполнена в виде двухколонкового устройства с поворотом контактных ножей в горизонтальной плоскости и состоит из цоколя, колон изоляции, токоведущей части и устройства заземления. Контактные ножи разъединителя на 1000 А реализованы из двух медных шин идущих параллельно и установленных «на ребро», один конец которых соединен гибкими связями с контактным выводом, а с другого конца образован разъемный контакт.

Заземляющее устройство разъединителя представляет собой заземлители, стационарно установленные на цоколе разъединителя и закреплённый контакт, установленный на главном контактном ноже. Основные детали разъединителя, выполненные из черных металлов, а также обработаны антикоррозийным покрытием в виде горячего цинка.


Технические характеристики разъединителей серии РД-35/1000 и РДЗ 35/1000:
Наименование параметра Значение
Ном. напряжение, кВ 35
Макс. рабочее напряжение, кВ 40,5
Номинальный ток, А 1000, 2000
Количество заземлителей 0,1,2
Масса, кг. 58


В зависимости от требований заказчика, в комплект поставки могут входить привода как ручные ПР-10, ПРН-10, ПР 05-2Б, ПР 06-2Б, ПР 180/180Л, ПР 180/180ЛП, ПРГ 05-2Б, так и двигательные ПД-01 с блоком управления.


Варианты исполнения и маркировки разъединителей серии РД и РДЗ на 35 кВ:
Разъединитель РДЗ-1-35/1000 УХЛ1
Разъединитель РДЗ-1-35Б/1000 УХЛ1
Разъединитель РДЗ-2-35/1000 УХЛ1
Разъединитель РДЗ-2-35Б/1000 УХЛ1
Разъединитель РДЗ-1-35Б/2000 УХЛ1
Разъединитель РДЗ-2-35/2000 УХЛ1
Разъединитель РДЗ-2-35Б/2000 УХЛ1

Характеристики
Основні
Країна виробникУкраїна
Рід установкиЗовнішня
Кількість полюсів3 шт.
Номінальний струм1000 А
Напруга35 кВ
Максимальна робоча напруга45.5 кВ
Комутаційна зносостійкість2000 циклів
Спосіб монтажуГоризонтальний
Маса100 кг
Струм електродинамічної стійкості40 кА
Струм термічної стійкості16 кА
Інформація для замовлення
  • Ціна: від 62 000 ₴
  • Спосіб упаковки: Разъединитель закрепляется на деревянной паллете и зашивается в деревянный каркас.
