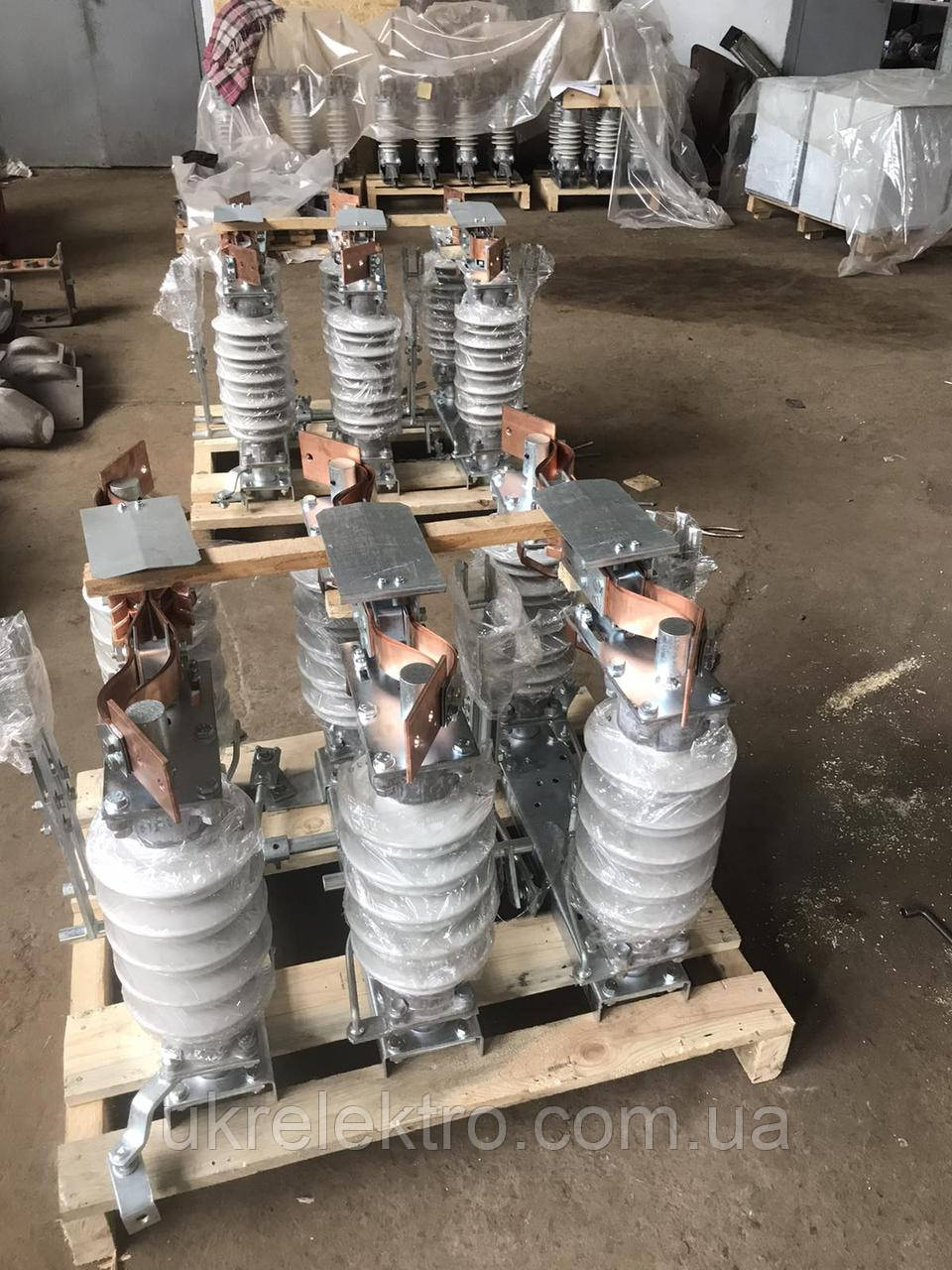

Роз'єднувач РДЗ-35/1000 УХЛ 1 Роз'єднувач рдз-2-35 Власне виробництво

від 29 000 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
Роз'єднувач РДЗ-35/1000 УХЛ 1 Роз'єднувач рдз-2-35 Власне виробництво
Роз'єднувач РДЗ-35/1000 УХЛ 1 Роз'єднувач рдз-2-35 Власне виробництвоВ наявності
від 29 000 ₴
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Роз'єднувач РДЗ-35/1000 УХЛ 1 Роз'єднувач рдз-2-35 Власне виробництво

Чому ми:

  • Ми постачаємо продукцію з повним пакетом документів;
  • Власне виробництво;
  • Продукція з наявності та під замовлення;
  • Широкий асортимент роз'єднувачів РД, РДЗ, РГ від 35 до 220 кВ
  • На всю продукцію діє гарантія 3 роки;
  • Власне виробництво приводів до роз'єднувачів;
  • Оперативне надсилання будь-яким зручним вам перевізником.

Роз'єднувач зовнішньої установки серії РД-35/1000 УХЛ1 і РДЗ-35/1000 УХЛ1

Застосування роз'єднувачів серії РД-35/1000 і РДЗ 35/1000:

Роз'єднувачі зовнішнього встановлення РД і РДЗ на 35 кВ використовуються для комутації зневоднених ділянок електричної мережі з класом напруги до 35 кВ. Також застосовується для заземлення вимкнених ділянок за допомогою стаціонарних заземлювачів.


Умовне позначення роз'єднувачів серії РД і РДЗ:

РДЗ-1-35/1000 УХЛ1
Р – роз'єднувач;
Д- двоколонковий;
З — наявність заземлювачів;
1, 2 — позначення кількості заземлювачів;
35 — номінальна напруга, кВ;
Б — посилене вироблення ізоляції — категорія Б за ГОСТ 9920 (у разі нормального виконання індексу немає);
1000, 2000 — номінальний струм, А;
УХЛ1 — кліматичне виконання.


Особливості конструкції:

Конструкція роз'єднувачів серії РД і РДЗ складається з окремих полюсів, які, залежно від вимог, можуть застосовуватися в однополюсному, двополюсному або триполюсному варіантах встановлення. Роз'єднувачі на клас напруги 35 кВ на номінальний струм 1000 А допускають встановлення на вертикальній площині.

Конструкція полюса роз'єднувача зроблена у формі двоколонкового пристрою з поворотом контактних ножів у горизонтальній площині та складається з цоколя, колон ізоляції, струмовідної частини та пристрою заземлення. Контактні ножі роз'єднувача на 1000 А реалізовані з двох мідних шин, що йдуть паралельно та встановлених «на ребро», один кінець яких з'єднаний гнучкими зв'язками з контактним виведенням, а з іншого кінця утворений роз'ємний контакт.

Заземлювальний пристрій роз'єднувача являє собою заземлювачі, стаціонарно встановлені на цоколі роз'єднувача та закріплений контакт, встановлений на головному контактному ножі. Основні деталі роз'єднувача, виготовлені з чорних металів, а також оброблені антикорозійним покриттям у формі гарячого цинку.


Технічні характеристики роз'єднувачів серії РД-35/1000 та РДЗ 35/1000:
Найменування параметрів Значення
Ном. напруга, кВ 35
Макс. робоча напруга, кВ 40,5
Номінальний струм, А 1000, 2000
Кількість заземлювачів 0,1,2
Маса, кг. 58


Залежно від вимог замовника, до комплекту постачання можуть входити привода як ручні ПР-10, ПРН-10, ПР 05-2Б, ПР 06-2Б, ПР 180/180Л, ПР 180/180ЛП, ПРГ 05-2Б, так і рухові ПД-01 з блоком керування.


Варіанти виконання та маркування роз'єднувачів серії РД і РДЗ на 35 кВ:
Роз'єднувач РДЗ-1-35/1000 УХЛ1
Роз'єднувач РДЗ-1-35Б/1000 УХЛ1
Роз'єднувач РДЗ-2-35/1000 УХЛ1
Роз'єднувач РДЗ-2-35Б/1000 УХЛ1
Роз'єднувач РДЗ-1-35Б/2000 УХЛ1
Роз'єднувач РДЗ-2-35/2000 УХЛ1
Роз'єднувач РДЗ-2-35Б/2000 УХЛ1

Характеристики
Основні
Країна виробникУкраїна
Рід установкиЗовнішня
Кількість полюсів3 шт.
Номінальний струм1000 А
Напруга35 кВ
Максимальна робоча напруга45.5 кВ
Комутаційна зносостійкість2000 циклів
Спосіб монтажуГоризонтальний
Маса100 кг
Струм електродинамічної стійкості40 кА
Струм термічної стійкості16 кА
Інформація для замовлення
  • Ціна: від 29 000 ₴
  • Спосіб упаковки: Роз'єднувач закріплюється на дерев'яній паллеті та зашивається в дерев'яний каркас.
