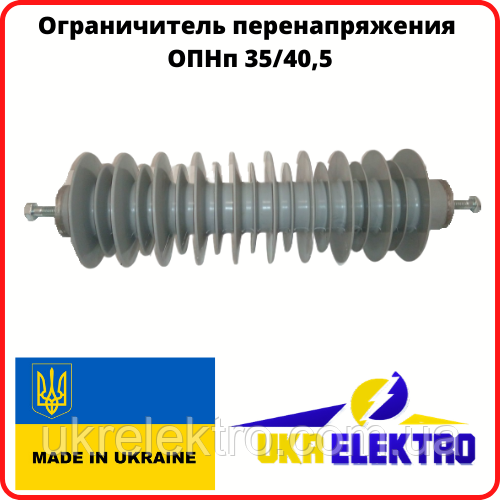

Обмежувач перенапруг ОПН-35 ОПНп 35/40,5 УХЛ1

Обмежувач перенапруг ОПН-35 ОПНп 35/40,5 УХЛ1

Чому ми:

• Ми постачаємо тільки нову продукцію, з повним пакетом документів;
• Усі обмежувачі проходять випробування;
• На всі ОПН діє гарантія 5 років;
• Продукція в наявності та під замовлення;
• Оперативне надсилання будь-яким зручним вам перевізником;

Обмежувачі перенапруг ОПН-35 — сучасні апарати електрозахисту від комутаційних і грозових перенапруг, заміна вентильним розрядникам.

У умовному позначення обмежувачів літери та цифри означають:
Про - обмежувач;
П – перенапруги;
Н - нелінійний;
П - полімерний (матеріал захисної оболонки — кремнійорганічна гума);
35 — клас напруги мережі, кВ;
40,5 - найбільша тривала допустима робоча напруга, кВ;
10 — номінальний розрядний струм, кА;
600 — струм пропускної здатності, А;
УХЛ1 — кліматичне виконання й категорія розміщення згідно ГОСТ 15150-69.

Захисна дія обмежувача ОПН-35 зумовлено таким:

До під'єднаного до мережі обмежувача постійно додається напруга мережі. Оскільки опір обмежувача великий (сячі МОм), то через варистори колонки протікає досить малий струм провідності матеріалу варісторів.

Величина цього струму для обмежувача залежить від параметрів варістору та за найбільшої тривалої напруги UHP і температури (20±5)С має значення декількох десятих долів мА.

У разі виникнення в мережі комутаційних або грозових перенапруг електричний опір колонки варісторів різко зменшується, через колонку протікає імпульс струму перенапруги. Амплітуда струму може досягати десятків кілоамперів. Електромагнітна енергія перенапруги поглинається варістором, переходить у тепло та скидається обмежувачем у довкілля.

Напруга на обладнанні, що захищається, хоча й збільшується, але обмежується рівнем, безпечним для обладнання. Після проходження хвилі перенапруг обмежувач миттєво відновлює свої вихідні властивості.

Обмежувачі перенапруги ОПН мають низка незаперечних переваг перед розрядниками: невеликі розміри та вага, стійкість до забруднень і довговічність, незмінність характеристик у разі тривалих термінів експлуатації.

Обмежувачі перенапруги відрізняються від вентильних розрядників без іскривних проміжків і матеріалом нелінійних резисторів.
У співвідношенні «ціна-термін експлуатації, якість» ОПН-35 помітно виграє у свого попередника — РВС-35.
