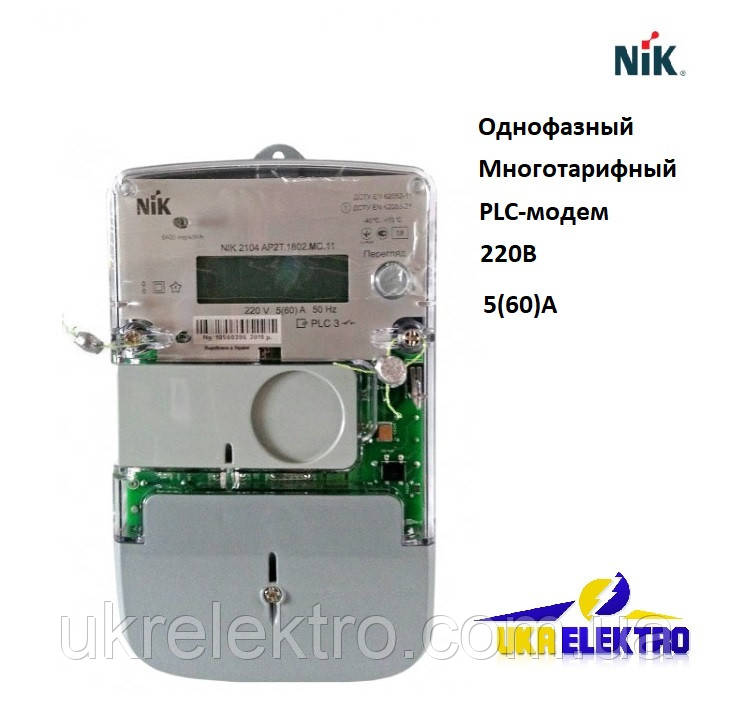

Електрочисник NIK 2104 AP2T.1802.МC.11 Однофазний, багатотарифний, PLC модем, 220 В 5 (60) А

Електрообчисник  NIK 2104 AP2T.1802.МC.11 Однофазний, багатотарифний, PLC модем, 220 В 5 (60) А

Лічильник NIK 2104 AP2T.1802.MC.11 призначений для вимірювання електричної активної енергії, а також організації багатотарифного обліку в однофазних ланцюгах змінного струму. Працює за номінальної напруги 220 В и силе тока 5 - 60 А. Вбудовані інтерфейси: імпульсний вихід, оптопорт, PLC-модем, реле навантаження, містить датчик магн. і електромагніт. поля.

Основні характеристики:

• вимірює активну енергію в однофазних дводротових ланцюгах змінного струму;
• клас точності для вимірювання активної енергії — 1,0 (ГОСТ 30207 і ДСТУ IEC 62053-21);
• номінальна напруга — 220 В;
• частота – 50 Гц;
• номінальна сила струму — 5 А;
• максимальна сила струму — 40 А,50 А, 60 А або 80 А (залежно від виконання);
• наявність оптичного порту для програмування та зчитування даних (для багатотарифних лічильників);
• для багатотарифного виконання: до 4 тарифів і 12 тимчасових зон з автоматичним переходом на зимову та літню пору;
• ступінь захисту — ІР54 (ГОСТ 14254);
• кількість розрядів лічильника — 6+2;
• міжподорожний інтервал — 16 років;
• середній термін експлуатації (до першого капітального ремонту) — 30 років.

Основні переваги:

• кількість вимірювальних елементів — 1 або 2 (як датчики струму використовуються шунт і трансформатор);
• Розширений діапазон робочих напруг (143 В — 253 В);
• Можливість встановлення реле керування навантаженням до 80 А (опціонально);
• Можливість встановлення релейного виходу 1 А (опціонально);
• Підвищений ступінь захисту від впливу постійних і змінних магнітних полів (СОУ-Н МПЕ 40.1.35.110:2005);
• Технологічний запас за класом точності не менш ніж 50%;
• Мале власне енергоспоживання;
• Довготривала робота за U = 380 В (до 24 годин);
• Прозорий кожух;
• Можливість встановлення прозорої клемної кришки;
• Можливість під'єднання зовнішнього джерела живлення з напругою від 9 до 15 В для зняття показань, якщо немає напруги мережі;
• Можливість встановлення модуля підсвітки ЖКК (опціонально);
• Індикація впливу магнітного поля з величиною індукції понад 100 мТл;
• Індикація впливу електромагнітного поля напруженістю понад 10 В/м;
• Захист від хіщей енергії: індикація неправильного під'єднання, зворотного напрямку струму, датчики розкриття кришки затискачів і кожуха;
• Зберігання в енергонезалежній пам'яті подій із міткою дати та часу;
• Можливість вимкнення навантаження споживача у разі перевищення встановлених значень: ліміту потужності, сили струму та напруги, впливу постійного магнітного поля понад 100 мТл і електромагнітного поля понад 10 В/м, вимкнення за неуплату;
• Можливість встановлення додаткового модуля інтерфейсу: радіомодуля «ZigBee», RS485 або PLC для дистанційного зчитування даних, програмування лічильників і застосування їх в АСКУЕ.
