Высоковольтное и низковольтное оборудование "УкрЭлектро"
Новинка

Пристрої автоматичного введення резерву типу АВР 80А ІР 54

від 9 900 ₴

Показати оптові ціни
  • Під замовлення
  • Оптом і в роздріб
clockВідправка з 30 червня 2024

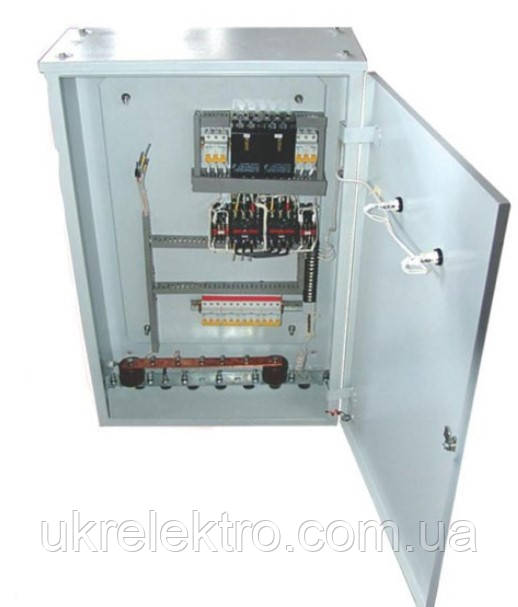

Пристрої автоматичного введення резерву типу АВР 80А ІР 54
Пристрої автоматичного введення резерву типу АВР 80А ІР 54Під замовлення
від 9 900 ₴
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Пристрої автоматичного введення резерву типу АВР 80А ІР 54

Чому ми:

  • Ми збираємо продукцію під будь-які вимоги клієнта;
  • Ви можете вибрати фірму виробника комплектуючих, товщину металу та розміри шафи, або замовити АВР у пластиковому шафі;
  • Ми підбираємо комплектуючі під будь-який бюджет клієнта;
  • Наші фахівці допоможуть вам підібрати необхідне обладнання під ваші конкретні завдання;
  • На всю продукцію діє гарантія 12 місяців;
  • Продукція в наявності та під замовлення;
  • Оперативне надсилання територією України будь-яким зручним вам перевізником.

Призначення і сфера застосування АВР

Пристрій автоматичного введення (вмикання) резерву (АВР) призначений для безперебійного електропостачання споживачів електроенергії у разі вимкнення робочого джерела живлення через під'єднання до резервної лінії живлення. Пристрій АВР забезпечує автоматичне відновлення основного живлення під час відновлення робочого джерела живлення. АВР широко використовуються в системах електропостачання на промислових підприємствах, об'єктах зв'язку та транспорту для забезпечення надійності ел екстропостачання споживачів 1-ї й 2-ї категорії.

Щити АВР забезпечують:

  • Щити АВР забезпечують постійний контроль наявності напруги в ланцюгах основного та резервного джерел живлення.
  • Щити АВР забезпечують безперервне порівняння поточних значень напруги основного та резервного джерел живлення з заздалегідь заданими максимальним і мінімальним допустимими значеннями відхилення напруги від номінального.
  • Щити АВР забезпечують постійний контроль правильності чергування фаз основного та резервного джерел мережевого живлення.
  • Щити АВР забезпечують автоматичне відновлення електроживлення споживачів електричної енергії через приєднання резервного джерела живлення за час менш ніж 1 сек, у випадках зникнення напруги основного джерела живлення, виходу його за задані межі або зміни чергування фаз.
  • Після відновлення основного джерела живлення щит АВР із заданою витримкою часу забезпечує відновлення до аварійної схеми живлення електропристроїв споживача.
  • За командою оператора щит АВР здійснює відмову від використання основного або резервного живлення.
  • Щити АВР виконують візуальний контроль наявності напруги основного та резервного введення, ввімкнення контакторів, що комутують на навантаження основної або резервної джерела живлення, а також порушення фазування мережевих напружень.

Схеми перемикання, що входять до АВР, передбачають такі випадки:

  • Загальні основні та аварійні споживачі — нормальне та аварійне живлення під'єднується до одного споживача;
  • Роздільні основні та аварійні споживачі — нормальне живлення здійснюється, крім станції перемикання, і аварійне живлення підводиться до резервних споживачів

За родом струму нормального та аварійного живлення щит АВР забезпечує:

  • Нормальне та аварійне живлення постійним струмом;
  • Нормальне та аварійне живлення змінним струмом — однофазне та 3-фазне з 0-м дротом;
  • Нормальне живлення змінним струмом — однофазне та 3-фазне з нульовим дротом, а аварійне живлення постійним струмом.

Номінальні струми ящиків і шаф АВР — 10, 25, 40, 100, 160, 250, 400 і 630 А

У цьому ящику Номінальний струм 80 А.

Ослаблення шуму (будинку) контакторів досягається застосуванням на змінному струмі контакторів із котушками постійного струму, увімкненими через діодний міст.

Конструктивно щит АВР може виготовлятися у двох варіантах: у навісному або підлоговому виконанні залежно від номінального струму комутації та вимог Закаблука.

Конструктивне виготовлення щита АВР забезпечує вільний доступ до елементів керування й обслуговування, а також забезпечує зручність монтажу та демонтажу. Введення лінії електроживлення та відхідних ліній допускається зверху та знизу.

На лицьовій панелі щита АВР можуть розташовуватися:

  • прилади контролю параметрів електричної енергії основного та резервного введення;
  • індикатори напруги основного та резервного введення;
  • індикатори вмикання контакторів основного та резервного введення;
  • індикатори порушення порядку чергування фаз основного та резервного введення.

Структура умовного позначення

АВР-Х-Х-УХЛ4

  • Х - Тип кліматичного виконання за ГОСТ 15150-69 і ГОСТ 15543.1-89.
  • Х - Номінальна напруга контрольованого ланцюга, за 2 — 220 В і 3 — 380 В.
  • УХЛ4 - Номінальний струм пристрою: 1 - 16 А, 2 - 25 А, 3 - 40 А, 4 - 63 А, 5 - 100 А, 6 - 160 А.

Приклад записування під час замовлення — "АВР-33 УХЛ4".

Варіанти алгоритмів роботи щитів АВР

  • АВР із пріоритетом першого введення, коли електроживлення споживачів відбувається суто від першого введення. У разі зникнення напруги на ньому відбувається перемикання АВР на друге введення. Під час відновлення напруги на першому введенні відбувається автоматичне повернення АВР на це введення.
  • АВР із рівноцінними введеннями може працювати тривалий час, як від першого, так і від другого введення. У разі зникнення напруги на першому введенні або примусового вимкнення електроживлення відбувається автоматичне перемикання АВР на друге введення, без повернення на перший, незалежно від того, що електроживлення може бути відновлене на першому введенні. Автоматичне перемикання на перше введення відбувається в разі зникнення електроживлення на другому введенні, за умови наявності електроживлення на першому введенні. Можливе ручне перемикання АВР з одного введення на інший.
  • АВР без повернення. У разі зникнення електроживлення на першому введенні, АВР автоматично перемикається на друге введення. У разі відновлення електроживлення на першому введенні, перемикання АВР здійснюється тільки в ручному режимі.
  • АВР може працювати в такому режимі, коли кожне введення працює незалежно від іншого на свого споживача. У разі виходу з ладу одного з введень АВР, всі споживачі під'єднуються до справного введення.

ВОБЕРЕЖЕННЯ

НОМІНАЛЬНИЙ

ТОК

ГЛАВНАЯ ЦЕПЬ

ВСПОМ.

ЦЕПЬ

ГАБАРІТНІ РОЗМІРИ

МАСА НЕ БУДЕ

L

H

B

АВР-09-10 У3

10А

~380В

~220 В

400

300

250

20

АВР-09-25 У3

25А

~380В

~220 В

400

300

250

25

АВР-09-40 У3

40 А

~380В

~220 В

400

300

250

30

АВР-09-63 У3

63А

~380В

~220 В

600

400

300

35

АВР-09-100 У3

100А

~380В

~220 В

700

400

300

40

АВР-09-160 У3

160А

~380В

~220 В

1000

600

350

60

АВР-09-250 У3

250А

~380В

~220 В

1000

600

350

100

АВР-09-400 У3 400А ~380В ~220 В розміри за узгодженням із замовником
АВР-09-630 У3 630А ~380В ~220 В розміри за узгодженням із замовником



З пристроями АВР можуть бути поєднані:

  • світлова індикація та звукова сигналізація;
  • прилади обліку та розподілу електроенергії;
  • прилади контролю навантаження й параметрів електроживлення
Характеристики
Основні атрибути
Країна виробникУкраїна
Частота50 GHz
Режим роботиАварійний
Споживаний струм80 А
Гарантійний термін24 міс
Датчик температуриТак
ДисплейТак
Тип управлінняЛокальне
Автоматичний пускТак
Інформація для замовлення
  • Ціна: від 9 900 ₴
