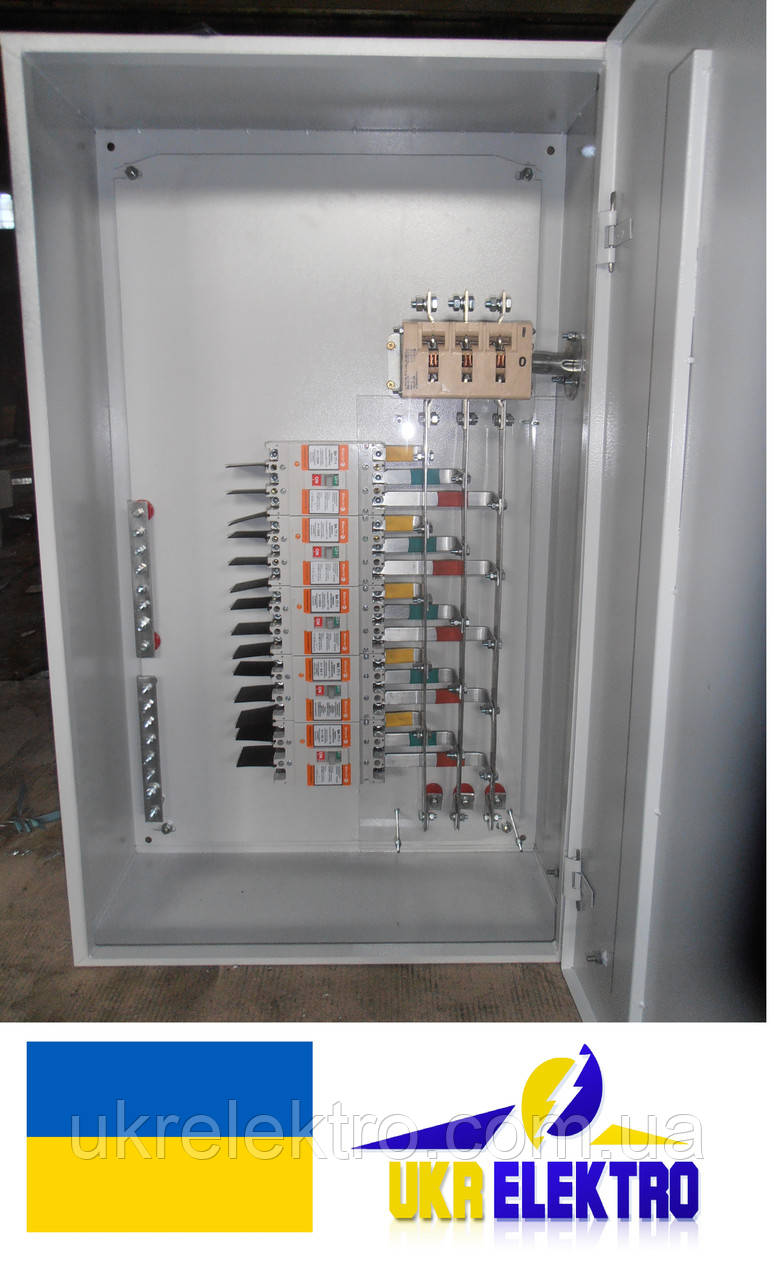

Шафа силова СПА-77-1

Шафи силові розподільний типу СПА-77 призначені для приймання та розподілу електроенергії трифазного змінного струму напругою до 660 В частоти 50 Гц систем із глукозаземленою нейтраллю, а також для захисту відхідних ліній від перевантажень і струмів короткого замикання в промислових установлення.

Шафи призначені для встановлення на промислових, житлових, комунально-побутових і громадських об'єктах з однобічним обслуговуванням. Шафи виготовляються в навісному та підлоговому виготовленні.


КОНСТРУКЦИЯ

Шафи з виготовлення конструкції виготовляються підлогового та навісного виконань із рубильником на введенні. Шафи серії СПА-77комплектуються: вступним рубільником серії РБ-2, РБ-4 і серії ВР32 (для шаф навісного виконання) з бічним приводом, автоматами на відхідних лініях загальнопромислового виконання і на DIN-рейки. Шафа складається з оболонки безкаркасна конструкції, зверху (для навісного виконання) і знизу закритою знімними люками. Двері замикаються замком. У шафах зі ступенем захисту IP54 двері ущільнені гумовим шнуром. Є можливість ущільнення верхніх і нижніх люків. В оболонку встановлюється шасі з комплектуючими елементами. Шафа має нульову шину із затискачами для приєднання нульових жил відповідних і відхідних ліній. Шафа постачається повністю укомплектованим і готовим до експлуатації.

Монтаж шаф типу СПА-77: — підлогового виготовлення — до основи через чотири пази (у нижній частині оболонки щита); — навісного виконання — за допомогою кріпильних кронштейнів на стіну. Для шаф підлогового виконання передбачена додаткова комплектація захисним водоолійним козирком і цоколем.

Технічні характеристики:

• Номінальний режим роботи — тривалий.

·         Номінальний струм до 400 А.

·         Номінальна напруга змінного струму: 380/220В.

·         Частота: 50 Гц.

·         Ступінь захисту шафи за ГОСТ 14254-96: IP 31 або IP 54.

·         Умови експлуатації за ГОСТ15150-69: висота над рівнем моря до 2000 м, за висотою понад 1000 ножмінальний струм шафи має бути знижений на 10%. Оточувальне середовище невдоне, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують метал і ізоляцію. Робоче положення в просторі вертикальне, допустиме відхилення від вертикалі до 5° в будь-який бік.
