Трансформатор струму ТЗРЛ-100 ТЗРЛ-В-100

5 000 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
Трансформатор струму ТЗРЛ-100 ТЗРЛ-В-100
Трансформатор струму ТЗРЛ-100 ТЗРЛ-В-100В наявності
5 000 ₴
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

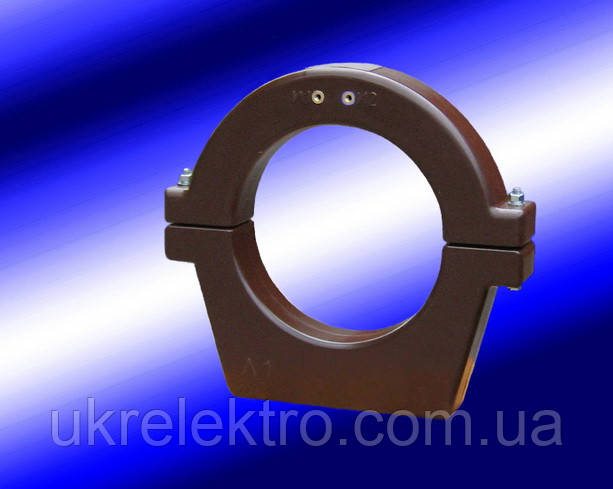

Трансформатор струму ТЗРЛ-100 ТЗРЛ-В-100

Трансформатори типу ТЗРЛ-В призначені для встановлення в комплектні розподільні пристрої та слугують для передавання сигналу вимірювальної інформації пристроям захисту, автоматики та керування в установках змінного струму на клас напруги до 0,72 кВ частотою 50 Гц.

Трансформатори можуть бути використані у високовольтних кабельних або шинних лініях (3-110) кВ за умови, якщо головна ізоляція між струмопровідними житловими кабелями (шини) і вторинною обмоткою трансформаторів забезпечується ізоляцією кабелю.

Трансформатори відповідають нормам ДСТУ IEC 60044-1: 2008, первинна поверка проводиться згідно ДСТУ 6097:2009.

Трансформатори виготовлені для внутрішнього встановлення та  відповідають вигляду кліматичного виконання У та категорії розміщення 2 за ГОСТом 15150. Згідно зі ДСТУ IEC 60044-1, категорія трансформаторів за температурою атмосферного повітря — «-40/40».

Відмітні риси ТЗРЛ-В:

  • Відповідність установних і приєднувальних розмірів із випущеними раніше трансформаторами інших виробників.
  • Можливість встановлення трансформатора без розрізу кабелю.
  • Немає повітряних раковин усередині компаунда.
  • Клас точності трансформатора не змінюється впродовж усього терміну експлуатації.
  • Зручність і простота монтажу трансформатора.
  • Можливість пломбування вторинних виводів трансформатора.
  • Ізоляція на основі епоксидного компаунда забезпечує високу електричну міцність, ізоляційні та фізико-механічні властивості виробу, є одночасно його несною конструкцією, повністю герметиризує трансформатор, так само підвищує надійність виробу та зменшує до мінімуму обсяг профілактичних робіт під час його експлуатації, зменшуючи водночас вагу та габарити самого виробу. Конструкція із ізоляцією з епоксидного компаунда забезпечує високу пожежну й екологічну безпеку.

Основні технічні характеристики.

  • Найбільша робоча напруга обладнання:  0,72кВ
  • Номінальна частота: 50Гц
  • Діаметр внутрішнього отвору:  70, 102, 206 мм
  • Число вторинних обмоток:  1
  • Коефіцієнт трансформації:  25, 30, 60
  • Номінальний первинний струм:  25, 30, 60А
  • Максимальний первинний струм:  50, 60А
  • Номінальна сила струму вторинного обмотування:  1А
  • Номінальне навантаження вторинного обмотування під час cos ↑ = 1:  1Ом
  • Чутливість: на Р1-Р2 за номінального навантаження і
  • первинному струмі 0,25 А не менше:  4, 8, 10 мВ
  • Односекундний струм термічної стійкості вторинного обмотування:   140А
  • Випробувальна однохвильова напруга ізоляції:   3кВ
  • Масса: 6, 7, 12кг

Габаритні та приєднувальні розміри.

ТЗРЛ-В трансформатор тока



Тип трансформатора Розміри, мм Маса, кг
D Hmax H1 H2 Lmax L1 L2 Bmax B
ТЗРЛ-В-70 70 170 85 140 215 135 100 88 85 6,0
ТЗРЛ-В-100 102 205 102 180 255 160 125 68 65 6,5
ТЗРЛ-В-200 205 330 170 300 360 180 225 63 60 12,0
Характеристики
Основні
Країна виробникУкраїна
Напруга0.66 кВ
ІзоляціяЛита
Спосіб монтажуКомбіноване
Маса7 кг
Частота струму50 Гц
Користувальницькі характеристики
Коефіцієнт трансформації30
Інформація для замовлення
  • Ціна: 5 000 ₴
  • Спосіб упаковки: Картонна коробка.
