Трансформатор струму нульової послідовності ТЗЛМ-200 ТЗЛ-В-200

від 3 700 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
Трансформатор струму нульової послідовності ТЗЛМ-200 ТЗЛ-В-200
Трансформатор струму нульової послідовності ТЗЛМ-200 ТЗЛ-В-200В наявності
від 3 700 ₴
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

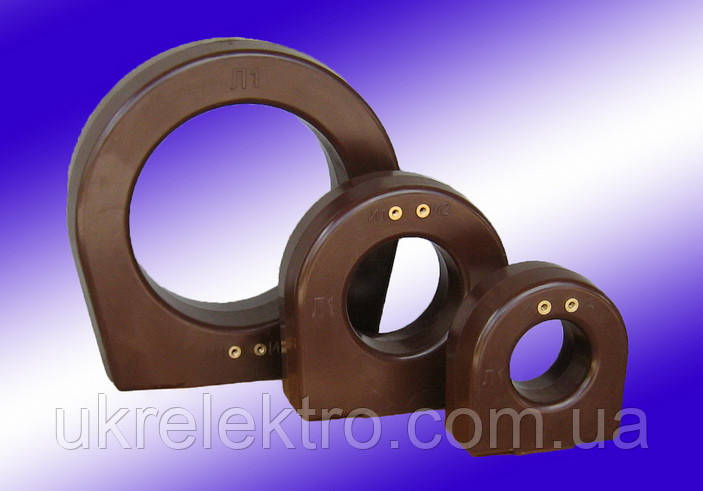

Трансформатор струму нульової послідовності ТЗЛМ-200

Трансформатори типу ТЗЛ-В призначені для встановлення в комплектні розподільні пристрої та слугують для передавання сигналу вимірювальної інформації пристроям захисту, автоматики та керування в установках змінного струму на клас напруги до 0,72 кВ частотою 50 Гц.

Трансформатори можуть бути використані у високовольтних кабельних або шинних лініях (3-110) кВ за умови, якщо головна ізоляція між струмопровідними житловими кабелями (шини) і вторинною обмоткою трансформаторів забезпечується ізоляцією кабелю.

Трансформатори відповідають нормам ДСТУ IEC 60044-1: 2008, первинна поверка проводиться згідно ДСТУ 6097:2009.

Трансформатори виготовлені для внутрішнього встановлення та  відповідають вигляду кліматичного виконання У та категорії розміщення 2 за ГОСТом 15150. Згідно зі ДСТУ IEC 60044-1, категорія трансформаторів за температурою атмосферного повітря — «-40/40».

Відмітні риси ТЗЛ-В:

  • Відповідність установних і приєднувальних розмірів із випущеними раніше трансформаторами інших виробників.
  • Можливість встановлення трансформатора в будь-якому положенні в просторі.
  • Немає повітряних раковин усередині компаунда.
  • Клас точності трансформатора не змінюється впродовж усього терміну експлуатації.
  • Зручність і простота монтажу трансформатора.
  • Можливість пломбування вторинних виводів трансформатора.
  • Ізоляція на основі епоксидного компаунда забезпечує високу електричну міцність, ізоляційні та фізико-механічні властивості виробу, є одночасно його несною конструкцією, повністю герметиризує трансформатор, так само підвищує надійність виробу та зменшує до мінімуму обсяг профілактичних робіт під час його експлуатації, зменшуючи водночас вагу та габарити самого виробу. Конструкція із ізоляцією з епоксидного компаунда забезпечує високу пожежну й екологічну безпеку.

Основні технічні характеристики.

  • Найбільша робоча напруга обладнання:  0,72кВ
  • Номінальна частота: 50Гц
  • Діаметр внутрішнього отвору:  70, 102, 206 мм
  • Число вторинних обмоток:  1, 2
  • Коефіцієнт трансформації:  25, 30, 60
  • Номінальний первинний струм:  25, 30, 60А
  • Максимальний первинний струм:  50, 60А
  • Номінальна сила струму вторинного обмотування:  1А
  • Номінальне навантаження вторинного обмотування під час cos ↑ = 1:  1Ом
  • Чутливість: на Р1-Р2 за номінального навантаження і
  • первинному струмі 0,25 А не менше:  4, 8, 10 мВ
  • Односекундний струм термічної стійкості вторинного обмотування:   140А
  • Випробувальна однохвильова напруга ізоляції:   3кВ
  • Маса: 10кг

Габаритні та приєднувальні розміри.Габаритные и присоединительные размеры ТЗРЛ -200



Тип трансформатора

Розміри, мм

Маса, кг

D

Hmax

H1

H2

Lmax

L1

L2

Bmax

B

ТЗЛ-В-200

205

320

161

32

318

180

260

86

78

9,5




Працюємо з усіма регіонами України. Доставка.

Характеристики
Основні
Країна виробникУкраїна
ІзоляціяЛита
Спосіб монтажуКомбіноване
Маса10 кг
Тип монтажуОпорний
Частота струму50 Гц
Інформація для замовлення
  • Ціна: від 3 700 ₴
  • Спосіб упаковки: Картонна коробка.
