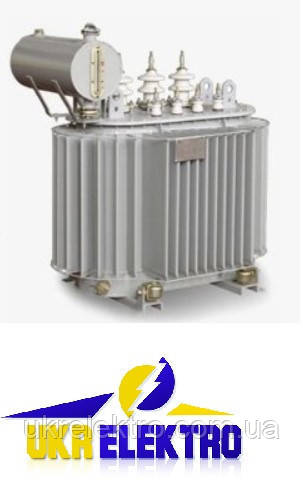

Трансформатор оливний силовий ТМ (Г) — 400/10 (6) — 0,4 У1

Трансформатор ТМ-400 — стаціонарний силовий оливний трифазний двообмотувальний знижувальний трансформатор загального призначення. Трансформатор ТМ-400 встановлюють коли необхідно перетворювати електроенергію одного класу напруги в інший і живити різні споживачі електроенергії. Трансформатори типу ТМ виготовлені в нормальному конструктивному виконанні 1 мають олійне природне охолодження та вбудований у трансформатор пристрій для регулювання напруги методом перемикання відгалужень без збудження.

Трансформатори типу ТМ можна встановлювати як усередині приміщень, так і зовні. Їх необхідно експлуатувати в таких умовах:

- Установку необхідно проводити на висоті над 1000м над рівнем моря;
- Температура зовнішнього середовища від -45 °C до +40 °C (для кліматичного виконання "У") і -60 °C до +40 °C (для виконання "Хл");
- Величина відносної вологості повітря на місці встановлення не більш ніж 80% за температури 25 °C.

Трансформатори типу ТМ не треба експлуатувати за таких умов:

- агресивне та вибухобезпечне середовище, яке містить випаровування, гази, пил у кількості достатнього для руйнування ізоляції;
- умови вібрації та трясіння;
- часті ввімкнення з боку живлення.

Трансформатор ТМ-400 складається з таких конструктивних частин: бак із радіаторами, активна частина, висновки обмоток, оливорозширювач, захисні пристрої, термосифонний фільтр, контрольні прилади.

Бак трансформатора типу ТМ — зварний. Бак виготовляється прямокутної або овальної форми. Радіатори, розташовані на стінках бака, слугують для поліпшення охолодження трансформатора.  На стінці в низу бака є корок для взяття проби та спускання оливи. Ще є одна деталь, розташована також на стінці внизу бака — це болт заземлення. Бак-трансформатора обов'язково необхідно заземлити. До дна бака трансформатора приварюється жорстка рама. У рамі є наскрізні отвори для нерухомого кріплення трансформатора до поверхні на місці встановлення. Трансформатор ТМ-400 підіймають за гаки, які розміщені під верхньою рамою бака.

Активна частина трансформатора містить ості, обмотки, високовольтний перемикач.

Оста складається з магнітопроводу, верхнього та нижнього ярма, які стягнуті ярмовими балками.

Магнітопровід трансформатора виготовляють завжди тристерневий фітованому типу.

Трансформатор ТМ-400 має циліндричні багатошарові обмотки. Алюмінієвий або мідний дріт слугує основою для обмоток трансформатора. Обмотки розташовані концентричним способом.

Високовольтний трифазний перемикач складається зі контактів (рухомих і нерухомих), а також із із ізоляційних деталей. Він призначений для регулювання напруги.

Виводи ВН і НН — знімні, складаються з прохідних порцелянових ізоляторів зовнішнього встановлення і розміщені на кришці мастила.

Трансформатор ТМ-400 забезпечений оливорозширювачем. Олія ширяльник виготовляється з листової сталі та має циліндричну форму. Він з'єднується з баком трансформатора за допомогою трубопроводу. Рівень оливи в оливорозширювачі має бути таким, щоб за всіх умов довкілля та режимів роботи забезпечувати повну наявність оливи в баку.

Дуже важливо безперервно очищати олію від продуктів, які знижують її діелектричні властивості. Для цього слугує термосифонний фільтр, який встановлюється на трансформаторах потужністю 160 кВА та вище. Фільтр заповнюють поглинальною речовиною — сорбентом.

Повітрозасушувач встановлений на трансформатори типу ТМ для захисту трансформатора під час впливу на нього зовнішньої атмосфери. Розташований огасувач повітря трансформатора із зовнішнього торцю бака трансформатора. Конструкція повітроогасника — еластична трубка з полівінілхлориду, заповнена сорбентом, приєднана одним кінцем до верхньої патрубки оливоуказувача.

Рівень оливи в баку трансформатора контролюють за наданням оливоказівника. Оливаказівник встановлений на торці оливозширювача, являє собою ПВХ трубку.

Температура верхніх шарів оливи в баку вимірюється ртутним термометром, який встановлюється в гільзу, розташовану на кришці бака.
