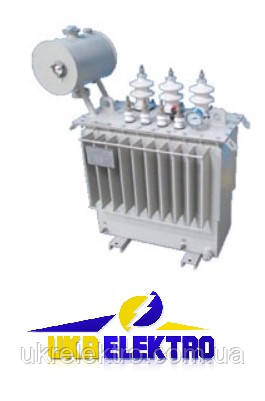

Трансформатор оливний силовий ТМ (Г) — 63/10 (6) — 0,4 У1

41 000 ₴

  • Під замовлення
clockВідправка з 20 липня 2024
Трансформатор оливний силовий ТМ (Г) — 63/10 (6) — 0,4 У1
Трансформатор оливний силовий ТМ (Г) — 63/10 (6) — 0,4 У1Під замовлення
41 000 ₴
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери
+380 (95) 102-48-48
Наталья
  • +380 (67) 634-66-21
    Максим
  • +380 (95) 386-50-58
    менеджери

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Трансформатор ТМ-63 — стаціонарний силовий оливний трифазний двообмотувальний знижувальний трансформатор загального призначення. Трансформатор ТМ-63 встановлюють коли необхідно перетворює електроенергію одного класу напруги в інший і живить різні споживачі електроенергії. Трансформатори типу ТМ виготовлені в нормальному конструктивному виконанні 1 мають олійне природне охолодження та вбудований у трансформатор пристрій для регулювання напруги методом перемикання відгалужень без збудження.

Трансформатори типу ТМ можна встановлювати як усередині приміщень, так і зовні. Їх необхідно експлуатувати в таких умовах:
- Установку необхідно проводити на висоті над 1000м над рівнем моря;
- Температура зовнішнього середовища від -45 °C до +40 °C (для кліматичного виконання "У") і -60 °C до +40 °C (для виконання "Хл");
- Величина відносної вологості повітря на місці встановлення не більш ніж 80% за температури 25 °C.


Трансформатори типу ТМ не треба експлуатувати за таких умов:
- агресивне та вибухобезпечне середовище, яке містить випаровування, гази, пил у кількості достатнього для руйнування ізоляції;
- умови вібрації та трясіння;
- часті ввімкнення з боку живлення.


Трансформатор ТМ-63 складається з таких конструктивних частин: бак із радіаторами, активна частина, висновки обмоток, оливорозширювач, захисні пристрої, термосифонний фільтр, контрольні прилади.


Бак трансформатора типу ТМ — зварний. Бак виготовляється прямокутної або овальної форми. Радіатори, розташовані на стінках бака, слугують для поліпшення охолодження трансформатора.  На стінці в низу бака є корок для взяття проби та спускання оливи. Ще є одна деталь, розташована також на стінці внизу бака — це болт заземлення. Бак-трансформатора обов'язково необхідно заземлити. До дна бака трансформатора приварюється жорстка рама. У рамі є наскрізні отвори для нерухомого кріплення трансформатора до поверхні на місці встановлення. Трансформатор ТМ-63 підіймають за гаки, які розміщені під верхньою рамою бака.



Активна частина трансформатора містить ості, обмотки, високовольтний перемикач.



Оста складається з магнітопроводу, верхнього та нижнього ярма, які стягнуті ярмовими балками.



Магнітопровід трансформатора виготовляють завжди тристерневий фітованому типу.



Трансформатор ТМ-63 має циліндричні багатошарові обмотки. Алюмінієвий або мідний дріт слугує основою для обмоток трансформатора. Обмотки розташовані концентричним способом.



Високовольтний трифазний перемикач складається зі контактів (рухомих і нерухомих), а також із із ізоляційних деталей. Він призначений для регулювання напруги.



Виводи ВН і НН — знімні, складаються з прохідних порцелянових ізоляторів зовнішнього встановлення і розміщені на кришці мастила.



Трансформатор ТМ-63 забезпечений оливорозширювачем. Олія ширяльник виготовляється з листової сталі та має циліндричну форму. Він з'єднується з баком трансформатора за допомогою трубопроводу. Рівень оливи в оливорозширювачі має бути таким, щоб за всіх умов довкілля та режимів роботи забезпечувати повну наявність оливи в баку.



Дуже важливо безперервно очищати олію від продуктів, які знижують її діелектричні властивості. Для цього слугує термосифонний фільтр, який встановлюється на трансформаторах потужністю 160 кВА та вище. Фільтр заповнюють поглинальною речовиною — сорбентом.



Повітрозасушувач встановлений на трансформатори типу ТМ для захисту трансформатора під час впливу на нього зовнішньої атмосфери. Розташований огасувач повітря трансформатора із зовнішнього торцю бака трансформатора. Конструкція повітроогасника — еластична трубка з полівінілхлориду, заповнена сорбентом, приєднана одним кінцем до верхньої патрубки оливоуказувача.



Рівень оливи в баку трансформатора контролюють за наданням оливоказівника. Оливаказівник встановлений на торці оливозширювача, являє собою ПВХ трубку.



Температура верхніх шарів оливи в баку вимірюється ртутним термометром, який встановлюється в гільзу, розташовану на кришці бака.

Характеристики
Основні
Країна виробникУкраїна
Спосіб охолодження обмотокМасляний
Потужність63 кВА
Напруга первинної обмотки10 кВ
Напруга вторинної обмотки0.4 кВ
Кількість фаз3
Тип трансформатораПонижуючий
Додаткові характеристики
З'єднання обмотокЗірка
Габаритні розміри
Довжина870 мм
Висота485 мм
Ширина1195 мм
Користувацькі характеристики
Рід установкиЗовнішня
Інформація для замовлення
  • Ціна: 41 000 ₴
